Снятие щитка приборов модели Astra
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

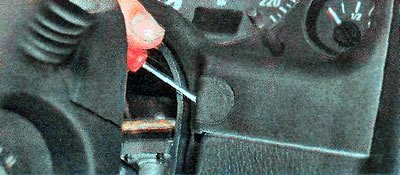

2. Тонкой шлицевой отверткой поддеваем заглушки в нижней части накладки щитка приборов справа и слева от рулевой колонки.

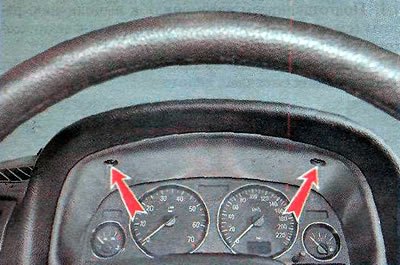

3. Ключом TORX T20 выворачиваем два верхних...
...левый нижний...

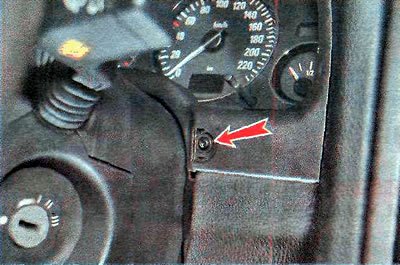

...и правый нижний винты крепления накладки щитка приборов.

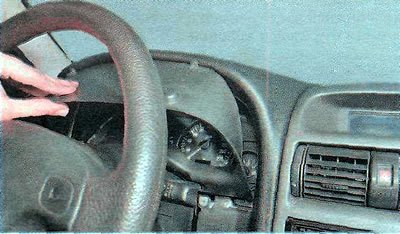

4. Потянув на себя, снимаем накладку щитка приборов.

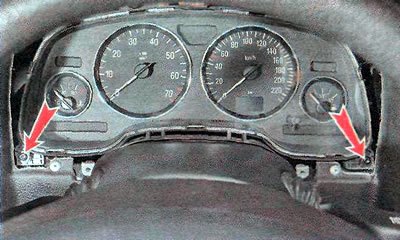

5. Ключом TORX Т20 выворачиваем два винта крепления шитка приборов.

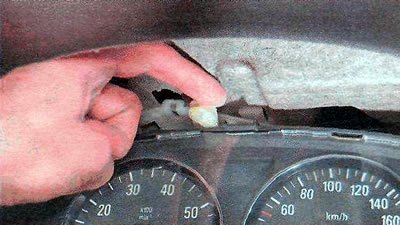

6. Высвобождаем верхний фиксатор щитка приборов, сдвигая его справа налево, и тем самым разъединяем колодку жгута проводов.

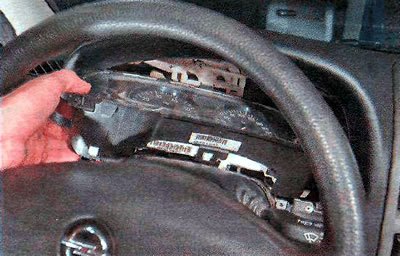

7. Извлекаем шиток приборов из панели.
Снятие щитка приборов модели Zafira
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем автомагнитолу и ее установочную рамку (см. «Автомагнитола — снятие и установка»).
3. Отводим вниз накладку центральной консоли (см. «Блок управления климатической установкой модели Zafira — проверка и замена»).
4. Снимаем блок управления наружным и внутренним освещением (см. «Блок управления наружным и внутренним освещением — снятие, замена лампы подсветки и установка»).
5. Снимаем крышку блока предохранителей (см. «Монтажные блоки — замена предохранителей и реле»).
6. Опускаем рулевую колонку максимально вниз и вытягиваем ее на себя (см. «Регулировка положения рулевого колеса и сиденья»).
7. Отсоединяем подрулевые переключатели от рулевой колонки (см. «Подрулевые переключатели — проверка и замена»).

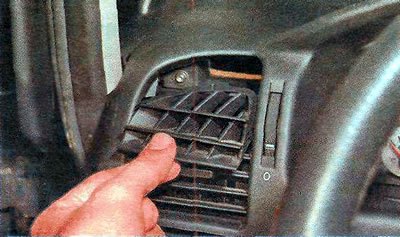

8. Поддеваем тонкой шлицевой отверткой и снимаем верхнюю секцию левой вентиляционной решетки.

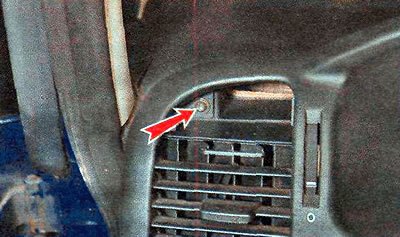

9. Ключом TORX Т20 выворачиваем девять винтов крепления накладки щитка приборов: верхний левый...

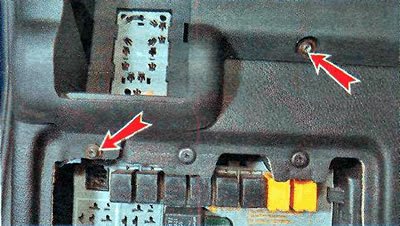

...два нижних левых...

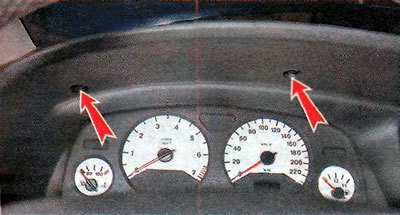

...два над щитком приборов...

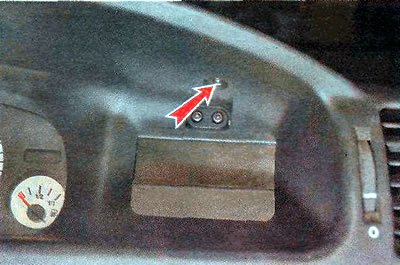

...один над многофункциональным дисплеем...

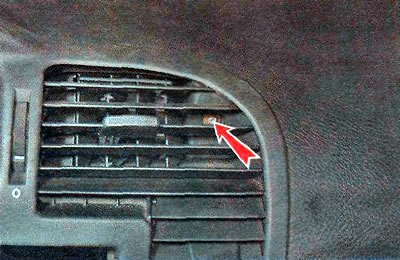

...один за центральной вентиляционной решеткой...

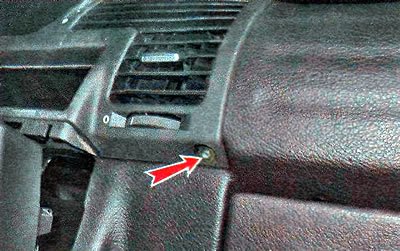

...нижний правый...

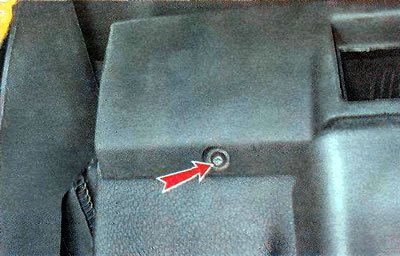

...и один справа от рулевой колонки.
[Информация размещена на интернет-сайте: AutoInstruction.ru]

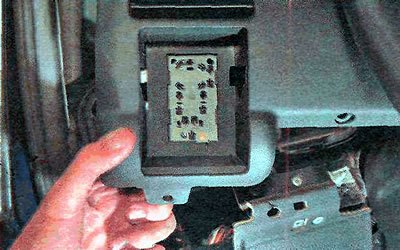

10. Отводим левый край накладки, отжав наружу фиксатор...

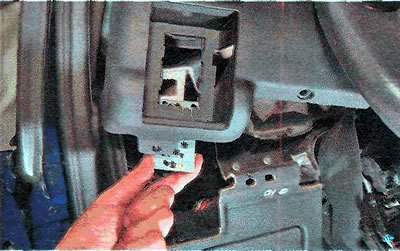

...сдвигаем вниз колодку жгута проводов блока управления освещением.

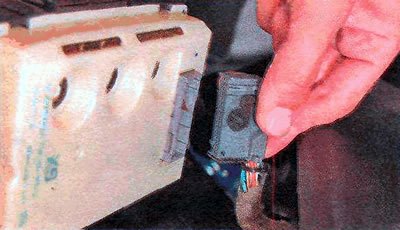

11. Отводим всю накладку немного на себя и отсоединяем колодку жгута проводов от многофункционального дисплея с внутренней стороны.

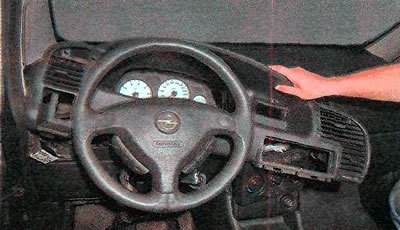

12. Снимаем накладку в сборе с многофункциональным дисплеем.
13. Дальнейшее снятие щитка приборов аналогично снятию с модели Astra (см. выше).
Замена стекла

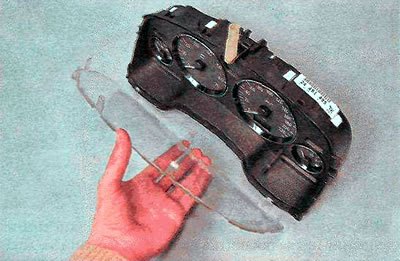

В случае наличия повреждений (потертостей, трещин) защитного стекла щитка приборов стекло можно заменить отдельно. Для этого нажимаем и выводим из держателей поочередно девять фиксаторов защитного стекла и снимаем его.
Установка
Устанавливаем детали в обратной последовательности.
