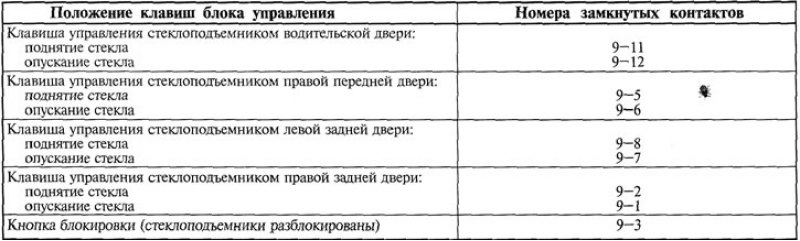

Таблица 14.19. Схема замыкания контактов блока управления электростеклоподъемниками
В зависимости от комплектации клавиши могут быть установлены только на передней или на всех пассажирских дверях. Выполнение операции показано на примере левой задней двери модели Zafira, на остальных дверях и на модели Astra работа выполняется аналогично.
Для выполнения работы потребуется мультиметр.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

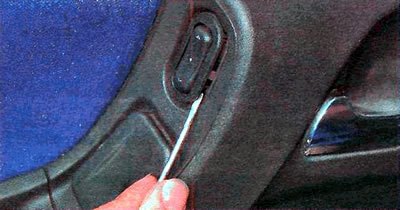

2. Тонкой шлицевой отверткой поддеваем клавишу управления стеклоподъемником.

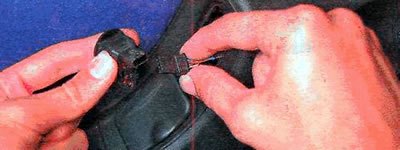

3. Отсоединяем колодку жгута проводов и снимаем клавишу.
Проверка
При проверке клавиши управления электростеклоподъемниками проверяем правильность замыкания контактов в различных положениях клавиши (см. табл. 14.20). Если клавиша неисправна, заменяем ее.

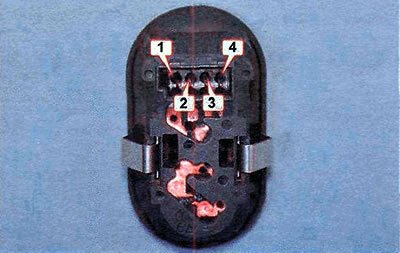

Таблица 14.20. Схема замыкания контактов клавиши управления электростеклоподъемниками
Для замены клавиши управления стеклоподъемником тонкой шлицевой отверткой поддеваем клавишу и извлекаем ее из накладки.
Установка
Устанавливаем клавишу управления электростеклоподъемником в обратной последовательности.
