Для выполнения работы потребуется мультиметр.
Проверка и замена блока управления
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

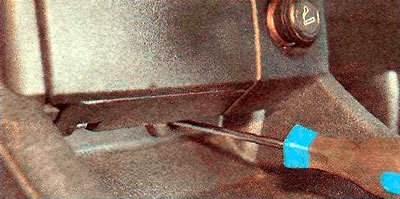

2. Ключом TORX Т20 отворачиваем винт крепления прикуривателя.

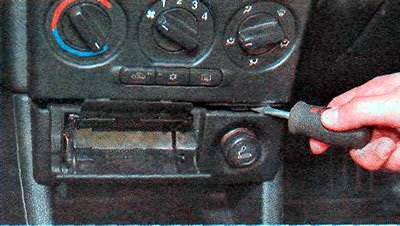

3. С помощью шлицевой отвёртки извлекаем прикуриватель в сборе с пепельницей.

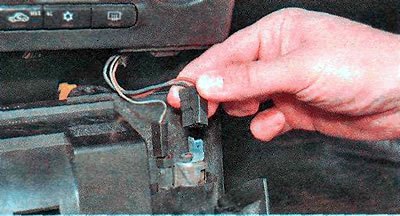

4. Отсоединяем правую колодку жгута проводов прикуривателя, стянув её с клемм.

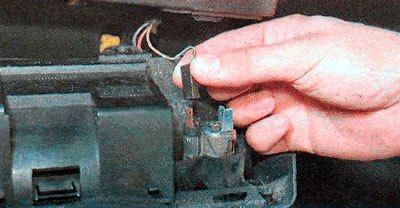

5. Аналогично отсоединяем левую колодку и снимаем прикуриватель.

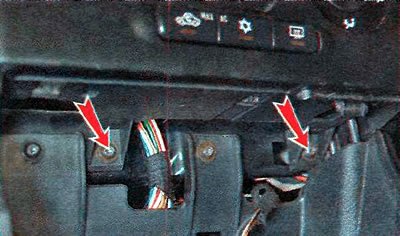

6. Ключом TORX Т20 отворачиваем два нижних винта крепления климатической установки.

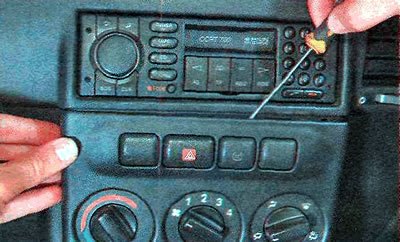

7. Шлицевой отвёрткой отсоединяем фиксаторы блока управления климатической установкой и извлекаем блок, потянув на себя.

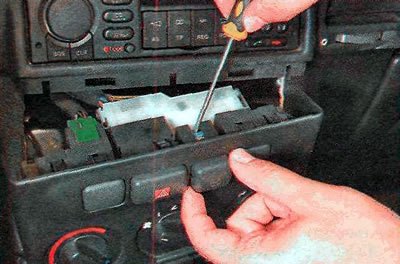

8. С помощью шлицевой отвёртки извлекаем выключатель системы Traction Control (если установлена).

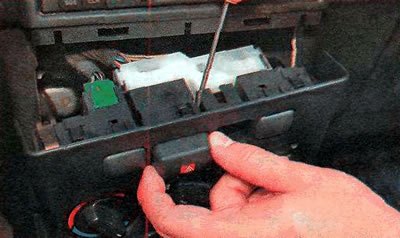

9. Аналогично извлекаем выключатель аварийной сигнализации.

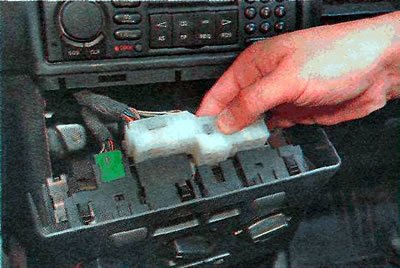

10. Отсоединяем колодку жгута проводов, потянув её вверх.

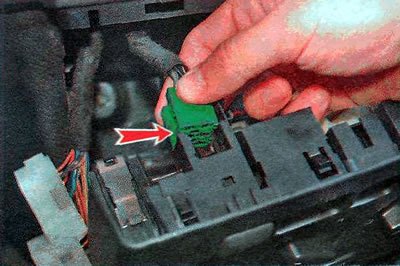

11. Отсоединяем вторую колодку жгута проводов, отжимая фиксатор шлицевой отвёрткой.

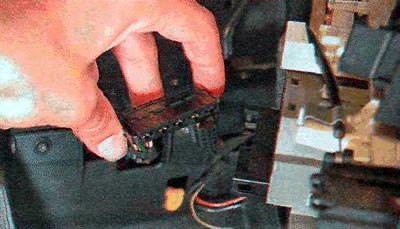

12. Нажимаем на боковые фиксаторы колодки жгута проводов электровентилятора и отсоединяем колодку от блока управления климатической установкой.

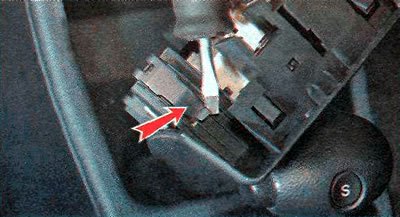

13. Отсоединяем левое крепление панели блока управления климатической установкой.

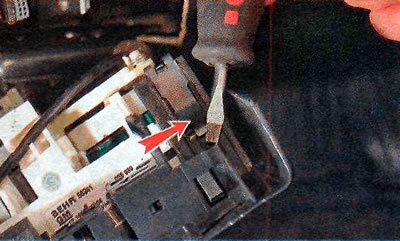

14. Аналогично отсоединяем правое крепление.

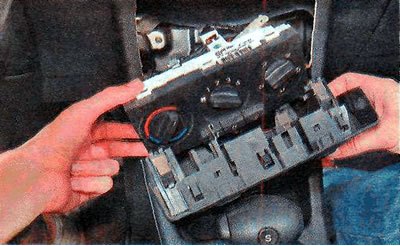

15. Снимаем панель.

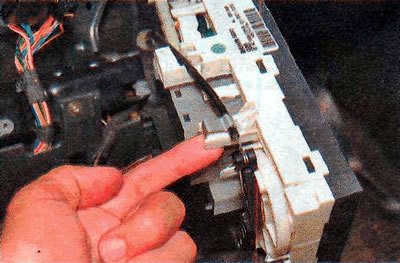

16. Извлекаем фиксатор троса привода заслонки, регулирующей температуру поступающего воздуха.
17. Отсоединяем трос.

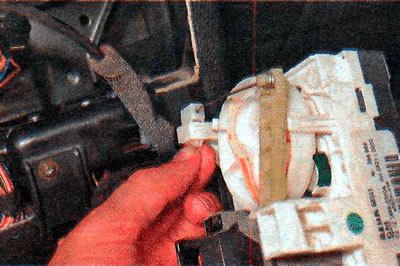

18. Сжимаем фиксирующий наконечник держателя троса и извлекаем его из кронштейна.

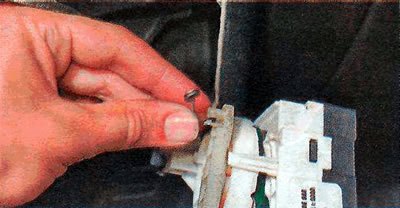

19. Отсоединяем верхний трос привода заслонки распределения потоков воздуха.

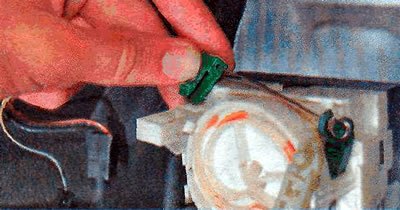

20. Аналогично извлекаем держатель нижнего троса привода заслонки распределения потоков воздуха.

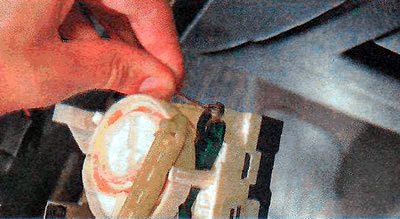

21. Отсоединяем трос.
22. Снимаем блок управления климатической установкой.
23. Мультиметром в режиме омметра проверяем замыкание контактов при переключении скоростей электровентилятора. Замыкание контактов при включении различных скоростей электровентилятора должно происходить в следующем порядке:
- 1-я скорость — 1 и 2;
- 2-я скорость — 1 и 3;
- 3-я скорость — 1 и 4;

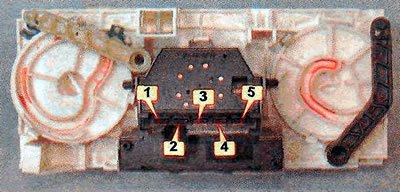

- 4-я скорость — 1 и 5.

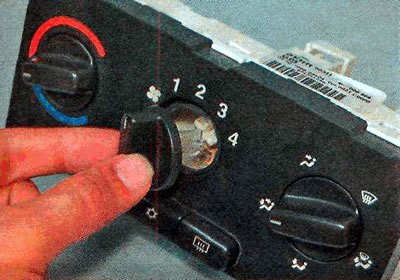

24. Если какие-либо контакты не замыкаются, заменяем блок управления электровентилятором. Для этого сначала извлекаем переключатель скоростей электровентилятора, потянув его на себя.

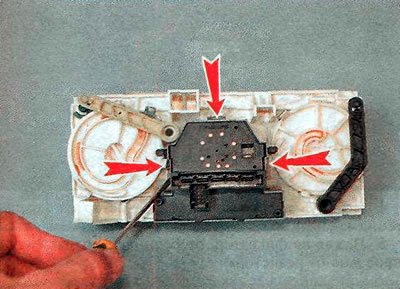

25. С помощью шлицевой отвёртки отжимаем фиксаторы блока управления электровентилятором.

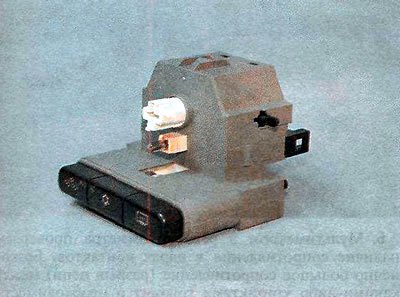

26. Снимаем блок.
27. Устанавливаем детали в обратной последовательности.
Проверка и замена тросов привода климатической установки
1. Снимаем вещевой ящик (см. «Фильтр климатической установки модели Zafira — замена»).

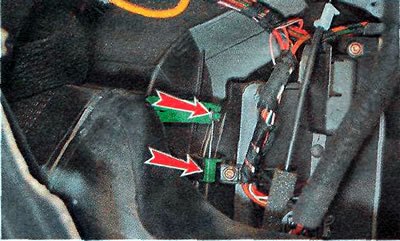

2. Убеждаемся в исправности и правильном подсоединении нижнего троса привода заслонки распределения потоков воздуха.

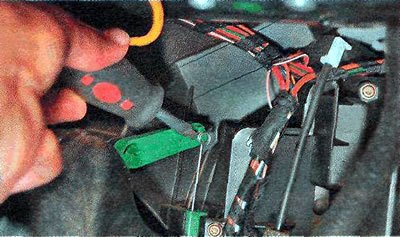

3. При необходимости шлицевой отвёрткой отсоединяем трос.

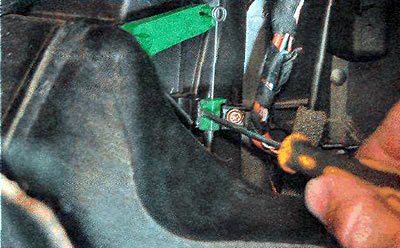

4. Извлекаем крепление троса, отжав фиксатор шлицевой отвёрткой, и снимаем трос.

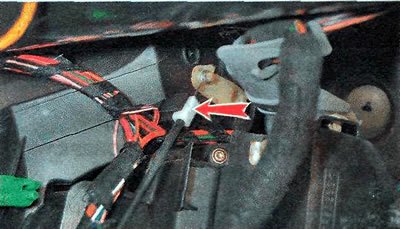

5. Аналогично проверяем и при необходимости заменяем верхний трос привода заслонки распределения потоков воздуха.
6. Снимаем нижнюю облицовку панели приборов (см. «Фильтр климатической установки модели Zafira — замена»).

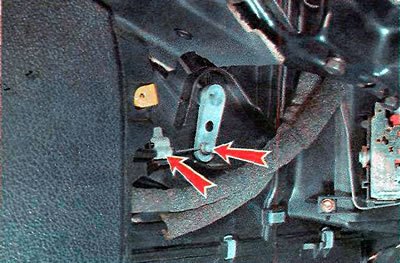

7. Убеждаемся в исправности и правильном подсоединении троса привода заслонки регулировки температуры поступающего воздуха.

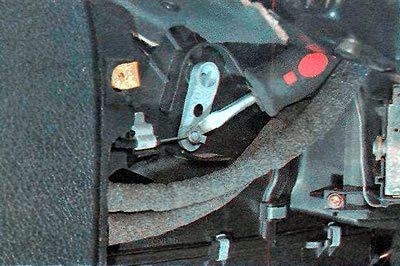

8. При необходимости шлицевой отвёрткой отсоединяем трос.
Оригинал выложен на портале www.AutoInstruction.ru

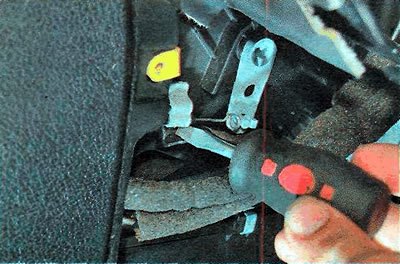

9. Извлекаем крепление троса, отжав фиксатор шлицевой отвёрткой, и снимаем трос.
