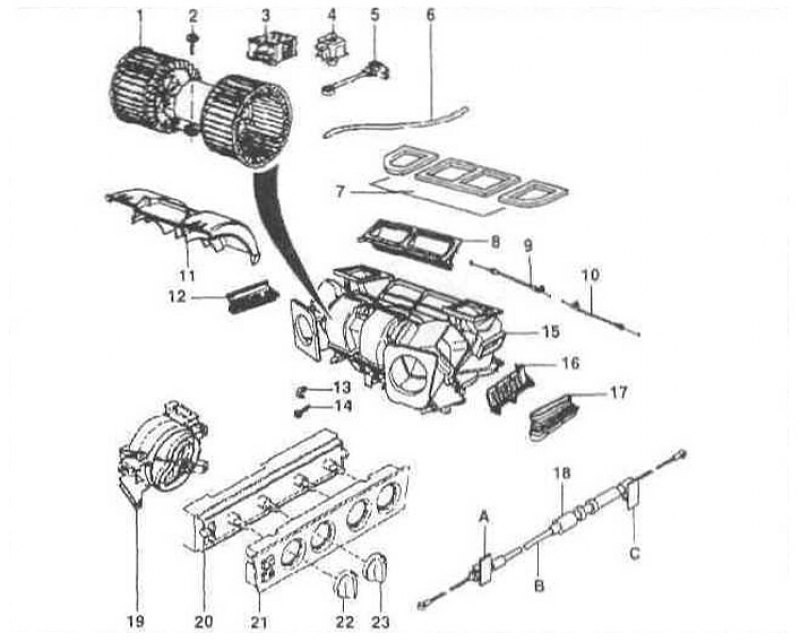

Элементы системы отопления: 1 - вентилятор отопителя; 2 - винт; 3 - бесступенчатый вентилятор; 4 - датчик температуры в салоне; 5 - датчик температуры отопителя; 6 —черный вакуумный шланг; 7 —про кладка соединения для наружного воздуха; 8 - штуцеры (сопла) вентиляции; 9 - трос управления заслонкой для наружного воздуха; 10 - трос в оболочке; 11 - крышка вентилятора; 12 - втулка канала отопителя; 13 - скоба; 14 - винт; 15 - корпус отопителя; 16 - крышка корпуса отопителя; 18 - трос в оболочке для пространства для ног (А - зеленый, С - зеленый), обогрев стекла (А - красный, С - красный), вентиляции (А - голубой, С - голубой); 19 - привод для заслонки; 20 - пластина управления; 21 - передний щиток; 22 - ручка распределения воздуха; 23 - ручка регулировки температуры.
Снятие
Освободите блок управления.
Для этого вдвиньте два плоских щупа слева и справа и отожмите тем самым пружинные зажимы.
Вытащите блок управления.
Освободите и снимите штекер.
Для этого прижмите выступы для крепления вниз и откиньте скобу крепления в сторону, благодаря чему выключатель вытаскивается вверх.
Освободите другие штекеры, сжав их.
Установка
Вставьте штекеры и закрепите их.
Установите многоконтактный штекер и закрепите с помощью рычага. Зафиксируйте рычаг. Проверьте плотность посадки штекера и рычага крепления.
Вставьте блок управления, равномерно прижмите его и закрепите.
