Замечание. Выполнение работы показано на модели Astra.
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем вещевой ящик и крышку фильтра климатической установки (см. «Фильтр климатической установки модели Astra — замена»).

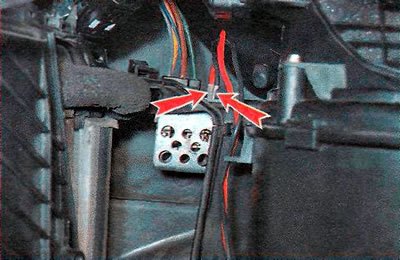

3. Отсоединяем от резистора два провода электровентилятора.
4. Потянув вверх, извлекаем резистор из кронштейна крепления.
(Источник статьи размещён на портале: Autoinstruction)

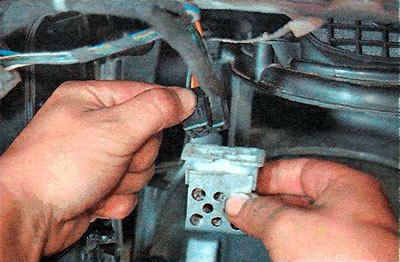

5. Нажав на фиксатор, отсоединяем колодку жгута проводов от резистора.

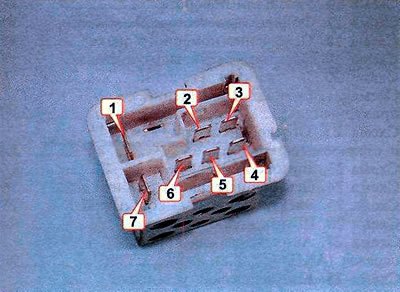

6. Мультиметром в режиме омметра проверяем наличие сопротивления в парах контактов. Бесконечно большое сопротивление (разрыв цепи) между какими-либо контактами говорит о необходимости замены добавочного резистора. Замыкание пар контактов происходит в следующем порядке:
- 4-я скорость — контакты 7 и 6, сопротивление минимально;
- 3-я скорость — контакты 7 и 4, сопротивление увеличивается;
- 2-я скорость — контакты 7 и 3, сопротивление увеличивается;
- 1-я скорость — контакты 7 и 5, сопротивление увеличивается.
7. Устанавливаем детали в обратной последовательности.
