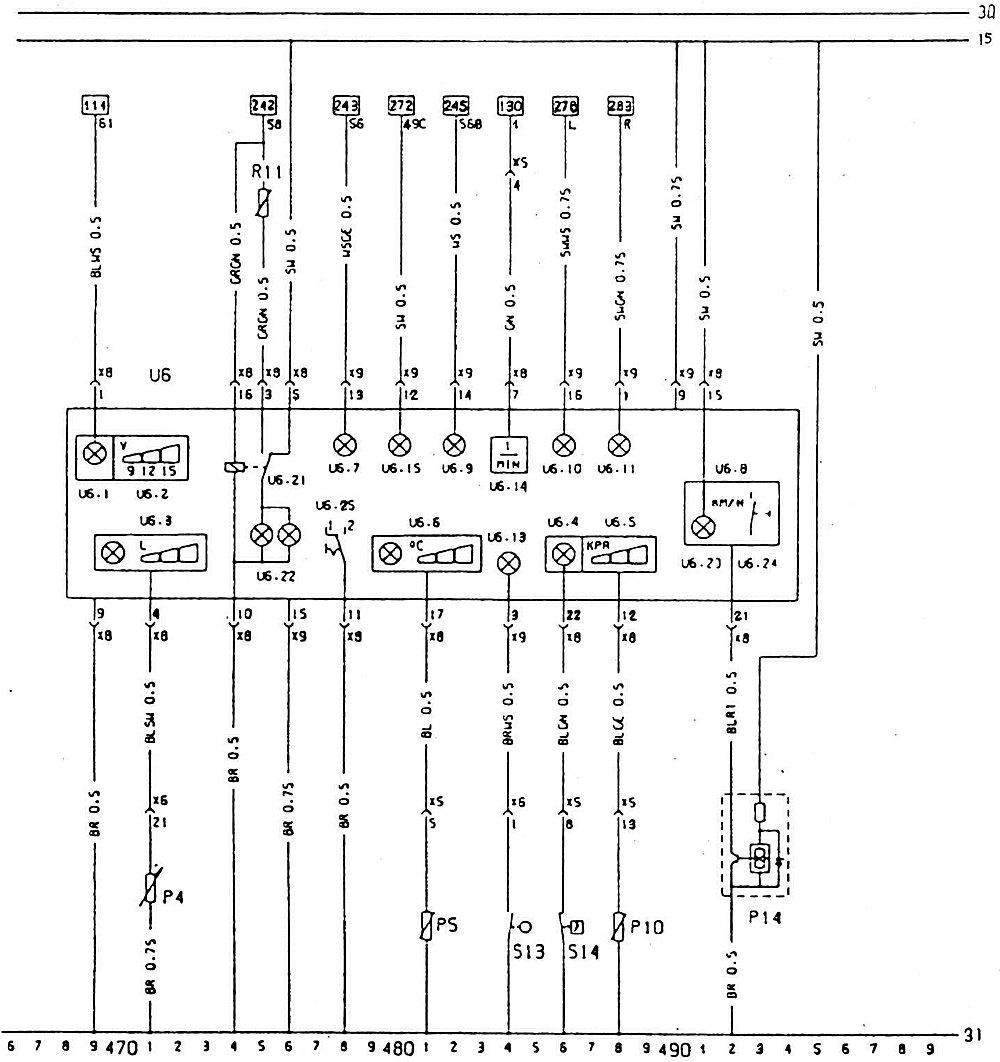

| Обозначение на схеме | Наименование | Позиция на схеме |
| R11 | Переключатель освещения приборов | 475 |
| S13 | Выключатель контрольной лампы включения стояночного тормоза | 484 |
| S14 | Выключатель контрольной лампы давления масла | 486 |
| Р4 | Датчик уровня топлива | 471 |
| Р5 | Датчик температуры охлаждающей жидкости | 481 |
| Р10 | Датчик давления масла | 488 |
| Р14 | Датчик скорости | 492 |
| U6 | Приборы жидкокристаллического дисплея | 471 |
| U6.1 | Контрольная лампа заряда аккумуляторной батареи | 469 |
| U6.2 | Вольтметр | 471 |
| U6.3 | Указатель уровня топлива | 471 |
| U6.4 | Указатель давления масла | 486 |
| U6.5 | Датчик давления масла | 488 |
| U6.6 | Указатель температуры охлаждающей жидкости | 481 |
| U6.7 | Контрольная лампа включения наружного освещения | 478 |
| U6.8 | Спидометр | 492 |
| U6.9 | Контрольная лампа включения дальнего света фар | 482 |
| U6.10 | Контрольная лампа левого указателя поворота | 486 |
| U6.11 | Контрольная лампа правого указателя поворота | 488 |
| U6.13 | Контрольная лампа включения стояночного тормоза | 484 |
| U6.14 | Тахометр | 484 |
| U6.15 | Контрольная лампа указателей поворота прицепа | 480 |
| U6.21 | Реле включения освещения дисплея | 476 |
| U6.22 | Лампа освещения дисплея | 476 |
| U6.23 | Лампа освещения спидометра | 491 |
| U6.24 | Переключатель мили/километры (только на автомобилях с приборами, градуированными в милях) | 493 |
| U6.25 | Переключатель тахометра | 478 |
| Х5 | Разъем пучка проводов в моторном отсеке | |
| Х6 | Разъем пучка проводов к задней части автомобиля | |
| Х8 | 26-штекерный разъем цепи дисплея на жидких кристаллах | |
| Х9 | 16-штекерный разъем цепи дисплея на жидких кристаллах |
