Снятие
Снимите маховик.
Снимите пластмассовое кольцо отверткой.
Снятие пластмассового кольца: 1 – пластмассовое кольцо; 2 – отвертка
Примечание. Сделайте отверстия в областях показанных на рисунке в положениях: 5 ч и 7 ч, поскольку это единственные области, где позади уплотнительного кольца имеются полости.
Используйте подходящий инструмент, типа шила, для того, чтобы сделать отверстие в уплотнительном кольце
Места для проделывания отверстий: 1 – места для отверстий; 2 – подходящий инструмент
Примечание. Диаметр отверстия не должен быть более 2 мм. Иначе, болт приспособления КМ 6624 не сможет удержать кольцо.
Поместите шило на внешнем краю уплотнительного кольца.
Снимите уплотнительное кольцо.
Закрепите специальный инструмент КМ 6624 на уплотнительном кольце.
Оригинал можно просмотреть на сайте [autoinstruction.ru]
Затяните болт.
Снятие сальника: 1 – специальный инструмент КМ 6624; 2 – специальные инструменты KM-328-B и КМ 6624
Присоедините специальный инструмент KM-328-B к КМ 6624.
Снимите уплотнительное кольцо с помощью специальных инструментов KM-328-B и КМ 6624.
Установка
Удалите остатки уплотнителя из соединения блока цилиндров с масляным поддоном (стрелки на рисунке).
Установите новое уплотнительное кольцо.
Сдвиньте уплотнительное кольцо по коленчатому валу. Сдвигайте до полной и равномерной посадки в блоке цилиндров.
Примечание. Не запрессовывайте уплотнительное кольцо полностью.
Установите уплотнительное кольцо с помощью специального инструмента КМ 6623.

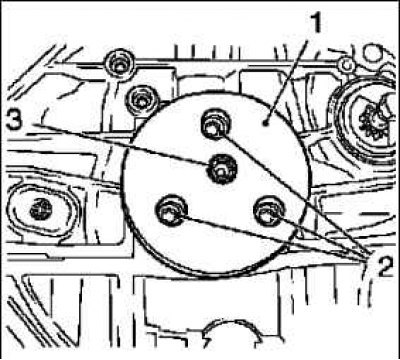

Установка сальника: 1 – специальный инструмент КМ 6623; 2 – фиксирующие болты; 2 – болт крепления
Затяните 3 болта для фиксации.
Полностью запрессуйте уплотнительное кольцо.
Заверните болт крепления.
Снимите специальный инструмент КМ 6623
Отверните 3 болта для фиксации.
Установите маховик.
