1 - Панель приборов; 2 - Дисплей; 3 - Проем для радиоприемника; 4 - Вещевой ящик; 5 - Накладка; 6 - Правый карман; 7 - Центральная консоль; 8 - Пепельница; 9 - Держатель; 10 - Опорная балка; 11 - Крышка блока предохранителей; 12 - Защитная панель комбинации приборов
Ниже приведены процедуры снятия панели приборов автомобилей без подушки безопасности переднего пассажира.
1. Снимите привод стеклоочистителя.
2. Снимите подрулевые переключатели с держателями (см. Главу Бортовое электрооборудование).
3. Снимите вставку панели приборов.
4. Снимите радиоприемник (см. Главу Бортовое электрооборудование).
5. Снимите вещевой ящик (см. Раздел Снятие и установка вещевого ящика).
6. Снимите центральную консоль (см. Раздел Снятие и установка центральной консоли).

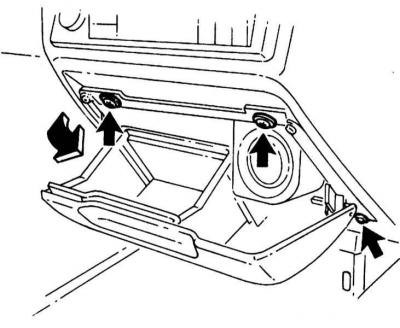

7. Откройте пепельницу и выньте прикуриватель. Выверните винты (стрелки) и снимите пепельницу С обратной стороны разъедините разъем электропроводки подсветки и прикуривателя.
Снятие пепельницы

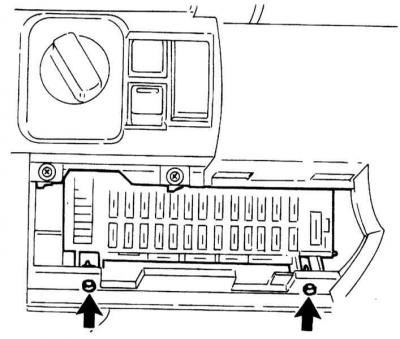

8. Снимите крышку блока предохранителей, выверните винты крепления блока предохранителей и выньте его вниз из панели приборов.
Снятие блока предохранителей
9. Выверните винты крепления и снимите блок управления противоугонной сигнализацией (при соответствующей комплектации) и держатель реле К/В из выреза вещевого ящика.
10. Снимите центральные дефлекторы, а также элементы управления отопителем (см. Главу Системы охлаждения двигателя, отопления салона и кондиционирования воздуха).
11. Выверните винты крепления боковых дефлекторов и снимите их.
12. Разъедините разъем электропроводки противоугонной сигнализации и снимите дисплей.
13. Снимите Д/В стоп-сигналов.

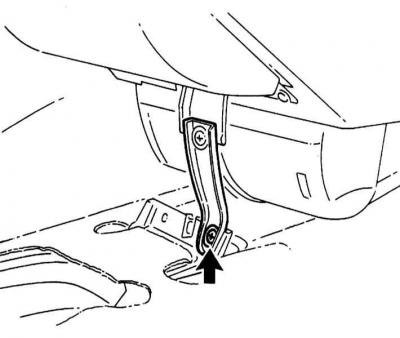

14. Выверните винты крепления и снимите центральный держатель.
Снятие центрального держателя
15. Разъедините разъем антенны и радиоприемника на держателе радиоприемника. Выньте всю электропроводку из направляющей на панели приборов.

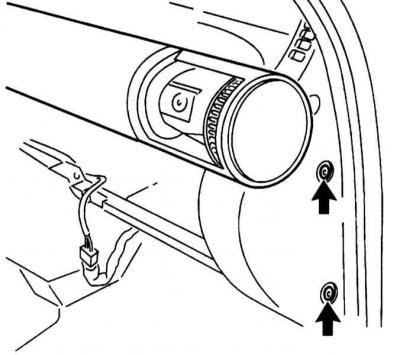

16. Выверните винты крепления панели приборов слева и справа.
Винты крепления панели приборов

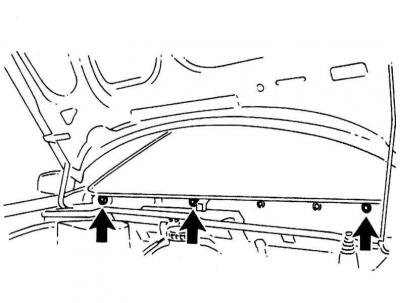

17. Отдайте гайки крепления панели приборов в дренажном желобе из двигательного отсека.
Гайки крепления панели приборов
18. Установка выполняется в последовательности, обратной снятию.
