Автомобили с 09.1998 г. выпуска могут комплектоваться боковой подушкой безопасности, встроенной по бокам спинок сидений водителя и переднего пассажира. Сиденья с боковой подушкой безопасности помечены белыми нашивками с красной надписью «AIRBAG». Датчик подушки безопасности находится с каждой стороны за облицовкой двери. На автомобилях, оборудованных боковыми подушками безопасности соблюдайте правила безопасности при работе с элементами боковых подушек безопасности и аварийных натяжителей ремней.
Снятие облицовки передней двери (все модели)
1. Осторожно отсоедините накладку внутренней ручки открывания двери. Отсоедините ручку (стрелки). Разъедините разъем ВЧ динамика (1).

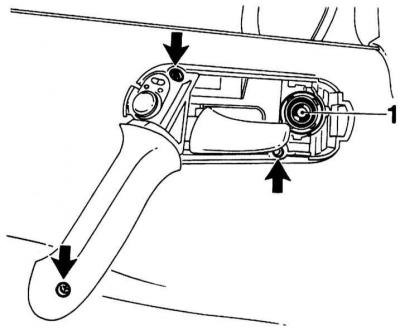

Болты крепления ручки (стрелки) и разъем ВЧ динамика (1)
2. Выдавите изнутри двери водителя переключатель электрического регулятора наружного зеркала, разъедините его разъем и снимите переключатель.

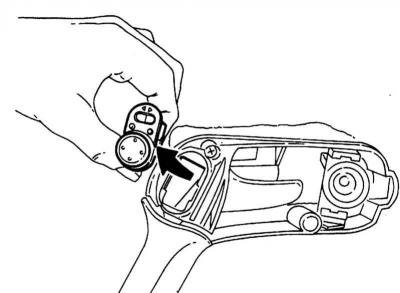

Снятие переключателя электрического регулятора наружного зеркала
3. Выверните болты крепления кармана двери и отожмите широкой отверткой два фиксатора При соответствующей комплектации разъедините разъем электропроводки переключателя электрического стеклоподъемника и снимите карман двери.

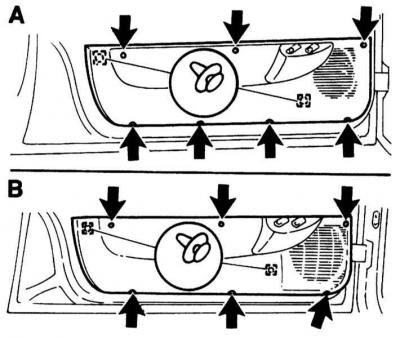

Крепеж кармана двери
A - Combo; B - Седан
4. На модели Combo отожмите фиксаторы треугольной накладки наружного зеркала от рамы двери в ее верхней части.

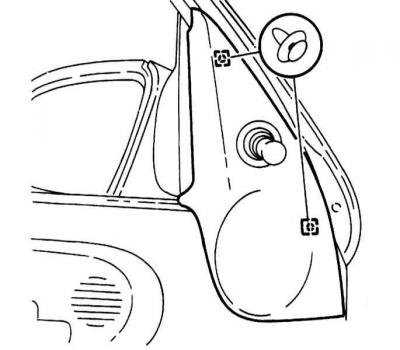

Фиксаторы накладки наружного зеркала
5. При соответствующей комплектации снимите ручку перемещения стекла передней двери. Для этого отожмите инструментом OPEL-KM-317-A проволочный зажим. Можно также применять клещи HAZET-799. Если указанных выше инструментов нет, отожмите зажим узкой отверткой в направлении стрелки.

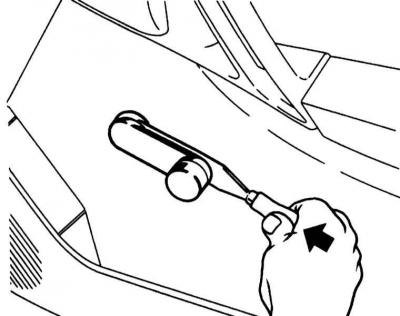

Снятие ручки перемещения стекла передней двери
6. Снимите ручку с ее оси. Если при снятии пружина была полностью выдавлена, снова вдавите пружина в паз ручки. Снимите пластмассовую шайбу.
7. Снимите с помощью пластмассового шпателя внутренний уплотнитель стекла передней двери.

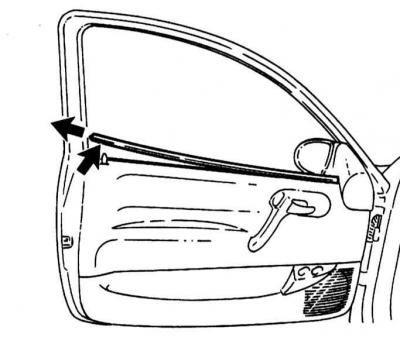

Снятие внутреннего уплотнителя стекла
8. На моделях Corsa и Combo выверните болты (стрелки).

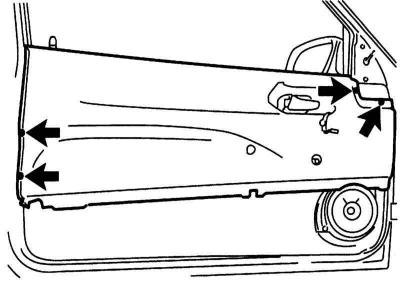

Болты крепления облицовки (модели Corsa и Combo)
9. На модели Tigra выверните три болта из нижней кромки двери. Отсоедините с помощью пластмассового шпателя облицовку от двери сзади и спереди, раскрыв при этом фиксаторы.

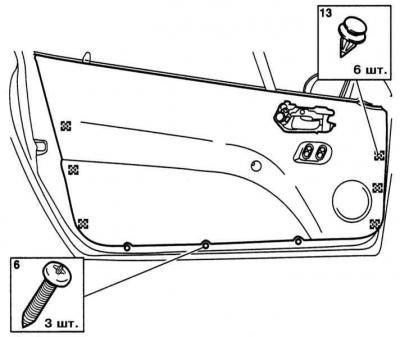

Болты и фиксаторы облицовки (модель Tigra)
10. Снимите облицовку вверх через кнопку блокировки двери.
11. Если необходимо, осторожно снимите уплотнительную пленку с рамы двери. Предварительно отожмите фиксаторы (стрелки).

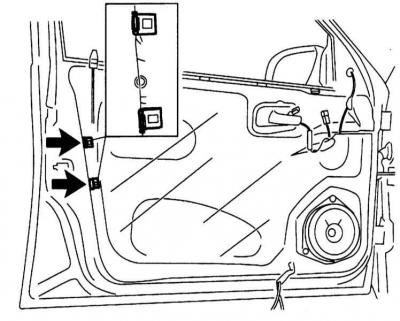

Фиксаторы уплотнительной пленки
Снятие облицовки задней двери (модели Corsa)
1. Отсоедините накладку внутренней ручки открывания двери (3), выверните винты крепления и снимите ручку задней двери (1).

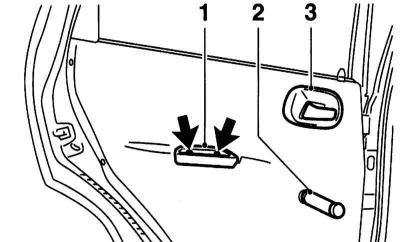

Компоненты, мешающие снятию облицовки задней двери
2. Снимите ручку перемещения стекла задней двери (2).
3. Снимите треугольную накладку в задней части двери.

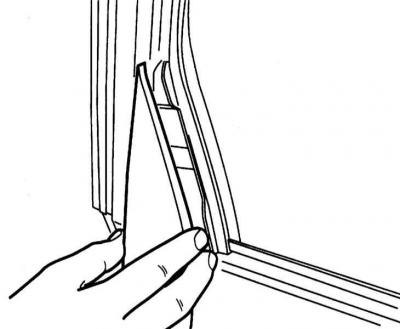

Снятие треугольной накладки
4. Выверните болты крепления (стрелки) и снимите облицовку вверх.

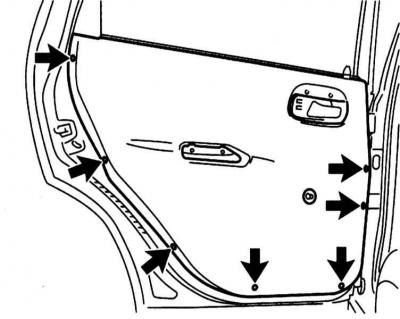

Болты крепления облицовки
5. Снимите вверх внутреннее уплотнение стекла задней двери.
Установка
1. Аккуратно приклейте уплотнительную пленку к раме двери. Разрывы заклейте скотчем.
На автомобилях с боковой подушкой безопасности замените поврежденную пленку. Она имеет большое значение для правильного срабатывания боковой подушки безопасности.
2. Соедините разъемы электропроводки переключателей регулятора наружного зеркала и стеклоподъемника (при соответствующей комплектации).
3. Наденьте обивку через кнопку включения, выставьте ее по раме двери и закрепите.
4. Закрепите карман двери винтами.
5. Закрепите ручку двери. Соедините разъем ВЧ динамика.
6. При ручном приводе стекла двери наденьте на ось ручки пластмассовую шайбу высокой стороной в направлении облицовки.
7. Наденьте на ось ручку перемещения стекла двери и прихлопните ее рукой. При этом пружинный замок должен войти в паз на оси. Ручка должна быть обращена вниз при закрытом окне.
8. Прижмите внутренний уплотнитель стекла.
9. Закрепите треугольную накладку и ручки двери.
