Регулировка высоты педали сцепления

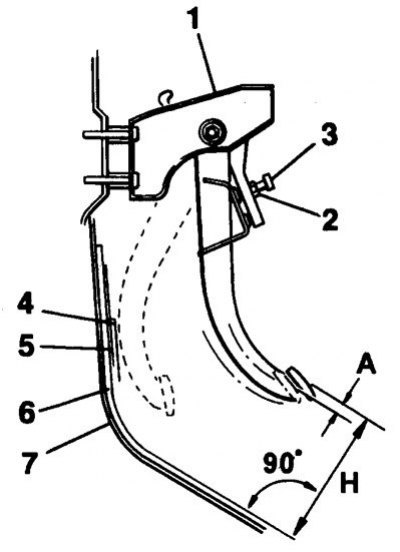

Н. Высота педали; А. Свободный ход педали сцепления
1. Кронштейн; 2. Контргайка; 3. Регулировочный болт; 4. Коврик; 5. Гидроизоляция; 6. Противошумная накладка; 7. Пол
Регулировка сводится к проверке и выставлению высоты и свободного хода педали.
1. Сняв коврик в области ног водителя, измерьте расстояние от пола кузова до педали.
2. Если измеряется расстояние до коврика, то к результату прибавьте толщину коврика.
3. Если расстояние отличается от нормативного, то отверните контргайку регулировочного болта (или датчика выключения сцепления) и вращайте болт (или датчик) до получения нужного расстояния.
4. После регулировки затяните гайку с заданным моментом.
5. Для расширения пространства снимите нижнюю переднюю панель.
6. Проверьте свободный ход педали.
7. Нажмите на педаль пальцем и измерьте расстояние до ощущения слабого сопротивления перемещению.

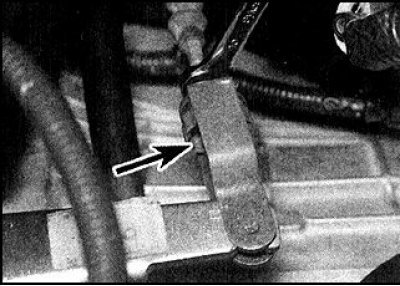

8. При необходимости регулировки отпустите контргайку троса на рычаге вилки выключения сцепления (работая внутри моторного отсека) и вращая гайку с накаткой, отрегулируйте ход рычага до нормы (2,5–3,5 мм).
9. Снова проверьте свободный ход педали и затяните контргайку.
10. Установите все снятые детали.
