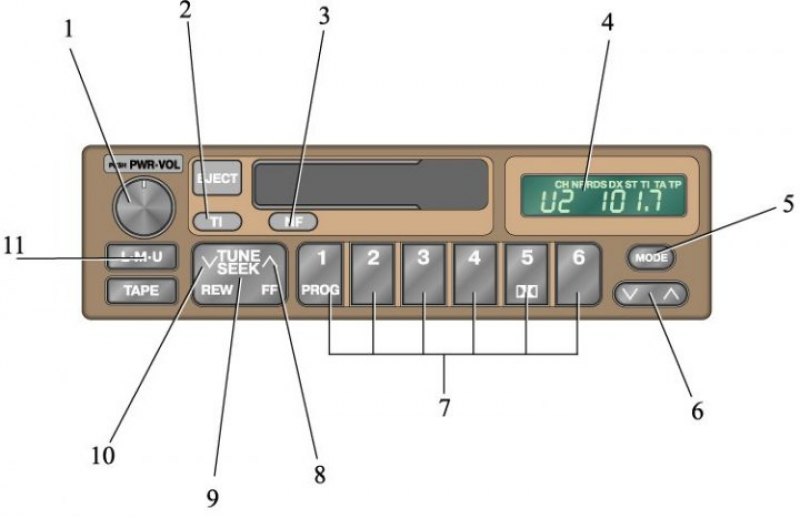

Приемник
1. Ручка регулировки звука; 2. Кнопка для настройки приемника и выбора TI-режима (приема дорожной информации); 3. Кнопка NF автоматического поиска системы RDS по всему диапазону сетевого вещания; 4. Дисплей; 5. Кнопка выбора регулировки тембра или баланса 6. Кнопка регулировки тембра или баланса; 7. Кнопки выбора станции; 8. Сторона кнопки для настройки с повышением частоты; 9. Кнопка для настройки на станцию; 10. Сторона кнопки для настройки с понижением частоты; 11. Кнопка включения приемника и выбора АМ или УКВ

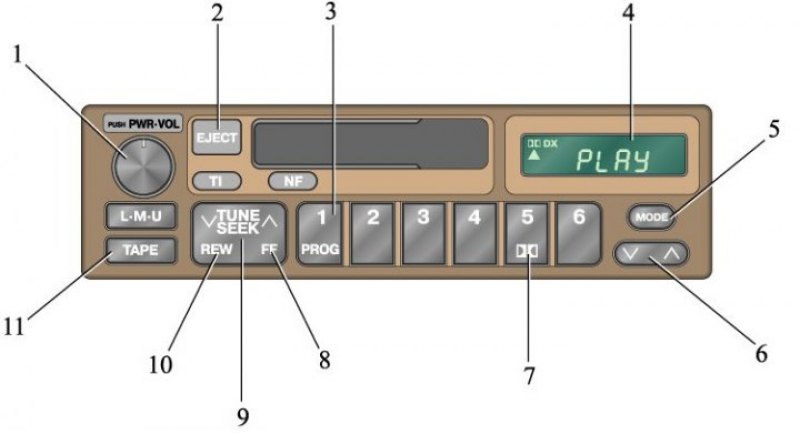

Кассетный плейер
1. Ручка регулировки звука; 2. Кнопка для остановки и удаления кассеты; 3. Кнопка выбора стороны кассеты для воспроизведения; 4. Дисплей; 5. Кнопка выбора регулировки тембра или баланса; 6. Кнопка регулировки тембра или баланса; 7. Кнопка шумоподавителя Долби; 8. Сторона кнопки для перемотки вперед; 9. Кнопка для перемотки кассеты в обоих направлениях; 10. Сторона кнопки для перемотки назад; 11. Кнопка включения плейера
1. Включите приемник, нажав на кнопку L.M.U., выберите режим стерео- или монофонического приема, или нажмите на кнопку TI для приема станции вещания дорожной информации (см. подраздел 1.5.4). На дисплее появятся символы L, M или U. Приемник можно также включить нажатием на ручку «PWR.VOL».
2. Отрегулируйте громкость, поворачивая ручку «PWR.VOL».
3. Настройтесь на нужную станцию (см. подраздел 1.5.2, подраздел 1.5.3).
4. При настройке на УКВ-станцию приемник автоматически переключится в режим стереоприема. На дисплее появится символ ST. Если сигнал слабый, то произойдет автоматическое сужение полосы приема с целью снижения шумов. Если сигнал очень слабый, то произойдет автоматическое переключение приемника на монофонический режим приема.
5. Настройте тембр и баланс.
6. Чтобы выключить приемник, нажмите на ручку «PWR.VOL».
Регулировка тембра
1. Для регулировки воспроизведения в области нижних частот нажмите несколько раз на кнопку MODE, до тех пор пока на дисплее не появится BASS 0. Затем нажмите на кнопку уровня с любой стороны и установите нужный тембр. Диапазон регулировки – от BASS –10 до BASS +10, уровень тембра отображается на дисплее.
2. Для регулировки воспроизведения в области верхних частот нажмите несколько раз на кнопку MODE, до тех пор пока на дисплее не появится TREB 0. Затем нажмите на кнопку уровня с любой стороны и установите нужный тембр. Диапазон регулировки – от TREB –10 до TREB +10, уровень тембра отображается на дисплее.
Регулировка баланса
Два динамика
1. Нажмите несколько раз на кнопку MODE, до тех пор пока на дисплее не появится BAL 0. Затем нажмите на кнопку уровня с любой стороны и установите нужный баланс. Диапазон регулировки баланса для левого и правого динамиков – от BAL L14 до BAL R14, уровень баланса отображается на дисплее.
Четыре динамика
2. Для настройки баланса между левым и правым динамиком нажмите несколько раз на кнопку MODE, до тех пор пока на дисплее не появится BAL 0. Затем нажмите на кнопку уровня с любой стороны и установите нужный баланс. Диапазон регулировки баланса – от BAL L14 до BAL +R14, уровень баланса отображается на дисплее.
3. Для настройки баланса между передним и задним динамиками нажмите несколько раз на кнопку MODE, до тех пор пока на дисплее не появится FADE О. Затем нажмите на кнопку уровня с любой стороны и установите нужный баланс. Диапазон регулировки баланса переднего и заднего динамиков – от FADE F14 до FADE R14, уровень баланса отображается на дисплее.
