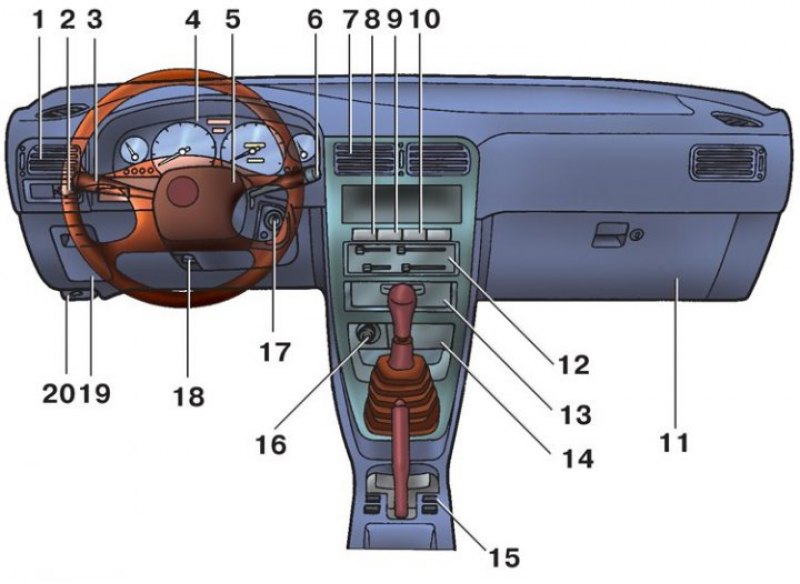

Общий вид панели управления
1. Дефлектор; 2. Регулировка фар; 3. Комбинированный выключатель дальнего и ближнего света или мигающего указателя поворота; 4. Блок приборов; 5. Сигнал; 6. Рычаг управления стеклоочистителями и омывателем переднего стекла; 7. Дефлекторы; 8. Обогрев заднего стекла и боковых зеркал; 9. Выключатель аварийной сигнализации; 10. Задние противотуманные фары; 11. Вещевой ящик; 12. Блок управления вентиляцией и обогревом; 13. Место под магнитолу; 14. Полка; 15. Кнопка для управления регулировками сидений; 16. Прикуриватель; 17. Замок зажигания; 18. Рукоятка блокировки рулевого колеса; 19. Блок предохранителей; 20. Рычаг открытия капота

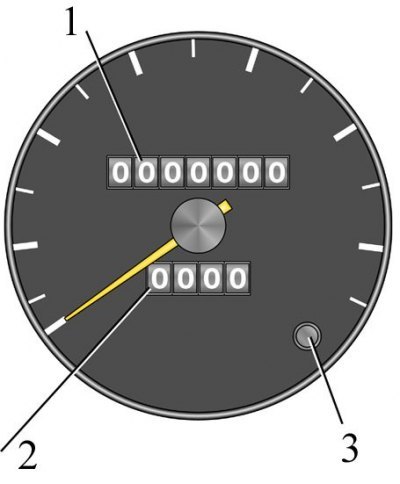

Спидометр
1. Счетчик пройденного пути; 2. Счетчик частичного пробега; 3. Установка на ноль показаний счетчика частичного пробега

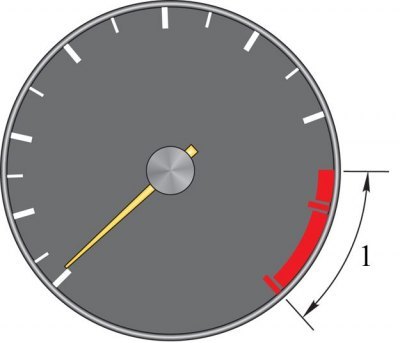

Тахометр
1. Красная зона (после 6.550 об/мин)

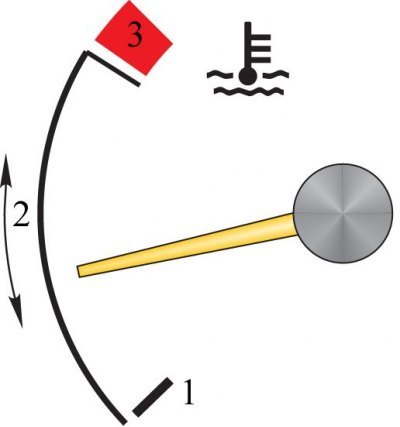

Указатель температуры охлаждающей жидкости
1. Уровень начальной температуры; 2. Нормальная температура; 3. Заштрихованная зона – высокая температура
Информация доступна на портале autoinstruction.ru

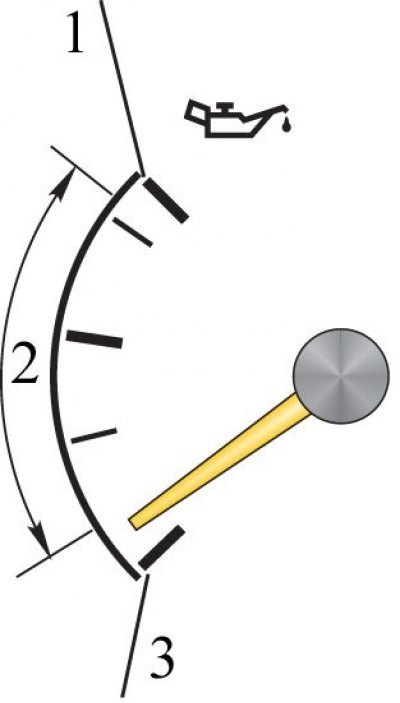

Сигнализатор давления масла в двигателе
1. Высокое; 2. Нормальное; 3. Низкое

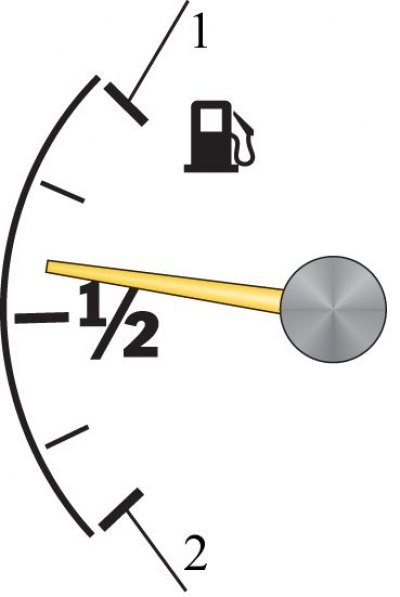

Указатель уровня топлива
1. Полный бак; 2. Пустой бак
Вместимость топливного бака – 60 л.
Сигнализатор уровня топлива начинает «гореть» после остатка в топливном баке около 10 л топлива.

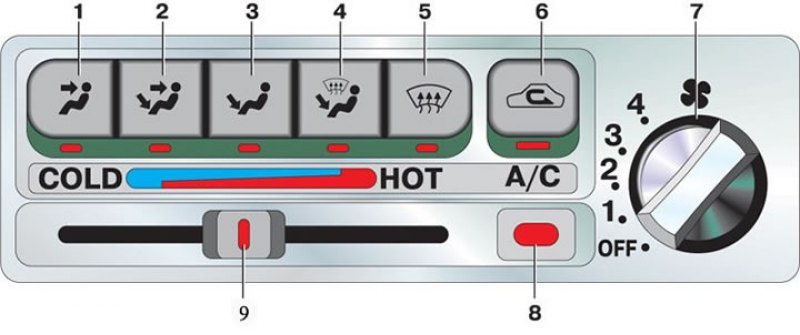

Панель управления вентиляцией и обогревом
1. К дефлекторам, расположенным на панели приборов; 2. К дефлекторам, расположенным на панели приборов и полу; 3. К полу; 4. К полу и ветровому стеклу; 5. К ветровому стеклу; 6. Циркуляция воздуха в салоне; 7. Вентилятор обогрева; 8. Кондиционированный воздух; 9. Температура
