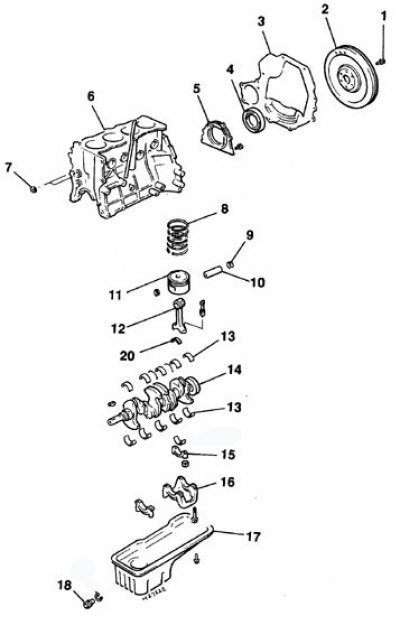

Блок цилиндров, коленвал и шатунно-поршневая группа
1. Болт маховика; 2. Маховик; 3. Монтажная пластина; 4. Сальник; 5. Держатель сальника; 6. Блок цилиндров; 7. Направляющие штифты и прокладки; 8. Поршневые кольца; 9. Стопорные кольца; 10. Поршневый палец; 11. Поршень; 12. Шатун; 13. Коренные вкладыши и упорные полукольца; 14. Коленвал; 15. Крышка шатуна; 16. Крышки коренных подшипников; 17. Масляный поддон; 18. Сливная пробка
1. Рекомендуется разбирать двигатель на специальном стенде.
2. Если стенда нет, то закрепите двигатель на ровной площадке.
3. Если приобретается восстановленный двигатель, то надо снять все навесные агрегаты, и установить их впоследствии точно в таком же порядке как и при самостоятельном капитальном ремонте. К таким агрегатам (см. рис. Блок цилиндров, коленвал и шатунно-поршневая группа) относятся:
- генератор и кронштейны насоса гидроусилителя и (или) компрессора кондиционера (в зависимости от комплектации);
- распределитель зажигания, свечи и высоковольтные провода;
- насос охлаждающей жидкости и шланги термостата и радиатора;
- детали карбюратора или системы впрыска топлива;
- все датчики и электромагнитные клапаны с проводкой;
- всасывающий и выпускной коллекторы;
- топливный насос - для карбюраторных двигателей;
- детали подвески двигателя;
- маховик/ ведущий диск гидротрансформатора.
Внимание! Перед снятием навесных агрегатов нанесите метки на прокладки, сальники и другие детали, чтобы облегчить сборку.
4. Если будет устанавливаться блок цилиндров неполной комплектации (т.е. блок цилиндров с подобранными и установленными кривошипно-шатунным механизмом и поршневой группой), то следует также снять головку блока цилиндров, масляный поддон, масляный насос и цепи.
5. Если планируется провести капитальный ремонт с полной разборкой, то двигатель надо полностью разобрать следующем порядке:
- всасывающий и выпускной коллекторы;
- масляный поддон;
- цепи и звездочки;
- головка блока цилиндров;
- маховик;
- шатунно-поршневая группа;
- коленвал.
6. Перед разборкой приготовьте необходимое оборудование и инструменты.
