Внимание! На автомобилях с кондиционером запрещается самостоятельно снимать блок охлаждения, смонтированный между вентилятором и отопителем. Процедура демонтажа отопителя требует значительного времени, особого внимания и тщательной подготовки.
Снятие
1. Отсоедините батарею от массы.
2. Переведите рычажок отопителя в положение НОТ, слейте жидкость.

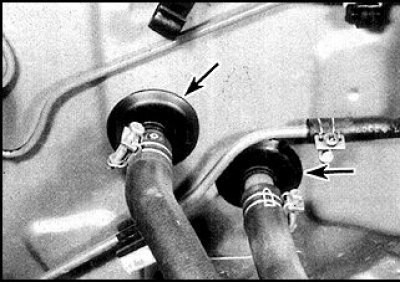

3. Отсоедините шланги от отопителя со стороны моторного отсека (указаны стрелками).
Перейдите к источнику по ссылке [AutoInstruction.ru]
4. Снимите перчаточный ящик, отвернув два винта.
5. Снимите нижнюю и центральную передние панели (см. подраздел 13.26).
6. Снимите кронштейн перчаточного ящика.
7. Снимите блок управления отопителем.
8. Отсоедините воздуховод в правой части отопителя, отсоедините тросы от рычагов управления.
9. Снимите центральный воздуховод.

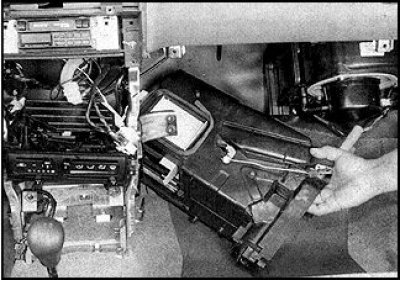

10. Отверните болты и снимите отопитель с перегородки моторного отсека.
Установка
Установка выполняется в обратном порядке. Проследите за правильностью укладки проводки и тросов управления, проверьте надежность крепления воздуховодов, установите снятые панели и залейте охлаждающую жидкость, удалив воздух.
