Внимание.
- Перед проверкой стрелы прогиба вновь установленного ремня нужно отрегулировать его натяжение. Повернуть коленчатый вал не менее чем на два оборота, снова отрегулировать прогиб на номинальное значение, чтобы устранить неисправность натяжения ремня между шкивами.
- Завернуть усилием руки стопорную гайку шкива натяжителя и проверить натяжение ремня при затянутой гайке.
- При установке нового ремня отрегулировать натяжение по техническим условиям графы "Новый ремень", чтобы компенсировать его плохое прилегание к ручьям шкива.
- Когда стрела прогиба или натяжение превысят значение, указанное в графе "Предельно допустимое значение", отрегулировать натяжение в соответствии с данными графы "После регулировки".
- Перед проверкой стрелы прогиба вновь установленного ремня нужно отрегулировать его натяжение. Повернуть коленчатый вал не менее чем на два оборота, снова отрегулировать прогиб на номинальное значение, чтобы устранить неравномерность натяжения ремня между шкивами.
- При установке ремня проверить правильность его посадки на ручьи шкивов.
- Не допускать попадания на ремень и шкивы моторного масла, рабочей жидкости гидроусилителя и охлаждающей жидкости.
- Не скручивать и не перегибать ремень.

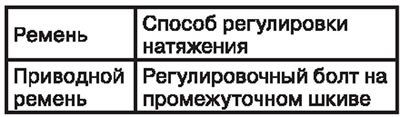

1. Ослабить стопорную гайку (А) промежуточного шкива поворотом на 45° от установленного положения.

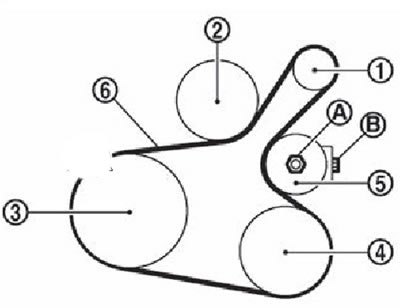

1. Генератор. 2. Водяной насос. 3. Шкив коленчатого вала. 4. Шкив привода компрессора кондиционера (модели с системой кондиционирования) или промежуточный шкив (модели без системы кондиционирования). 5. Натяжной шкив. 6. Приводной ремень. А. Стопорная гайка промежуточного шкива. В. Регулировочный болт.
Внимание.
- Если полностью отвернуть стопорную гайку, будет невозможно установить необходимое натяжение приводного ремня промежуточным шкивом. Никогда не отворачивать стопорную гайку полностью (более чем на 45°).
- Нанести установочную метку на стопорную гайку и транспортиром проверить угол поворота. Никогда не производить определение углы поворота стопорной гайки «на глаз».
2. Отрегулировать натяжение приводного ремня поворотом регулировочного болта.
Внимание.
- Если проверка натяжения проводится сразу после установки, для начала необходимо произвести регулировку до установленного значения. Затем, после поворота коленчатого вала на два оборота и произвести регулировку повторно, для того, чтобы ремень установился в рабочее положение на шкивах двигателя.
- При регулировке натяжения приводного ремня, стопорная гайка промежуточного шкива должна находиться в положении, описанном в шаге 1. Если она будет отвернута полностью, отрегулировать натяжение не удастся.
3. Затянуть стопорную гайку промежуточного шкива моментом затяжки 34,8 Нм.
