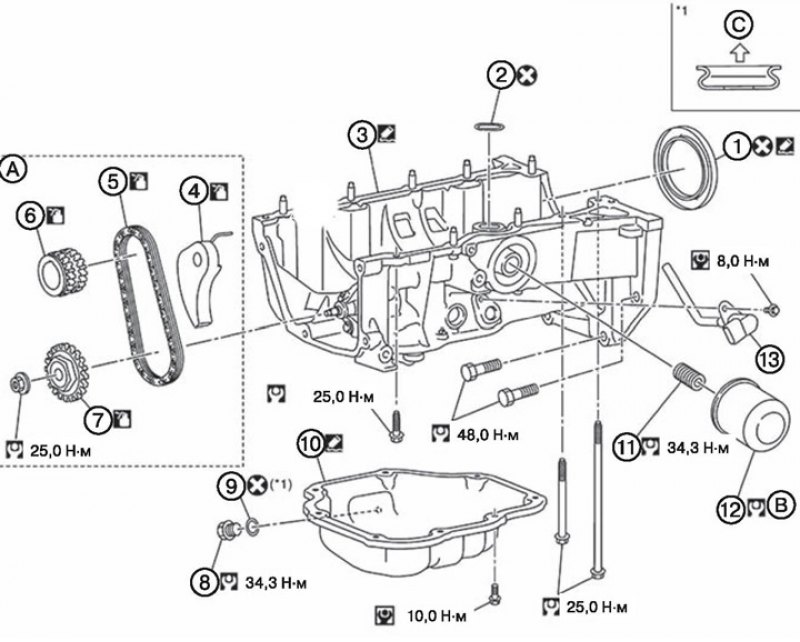

1. Задний сальник. 2. Уплотнительное кольцо круглого сечения. 3. Верхняя часть масляного поддона. 4. Натяжитель цепи. 5. Цепь привода масляного насоса. 6. Звездочка коленчатого вала. 7. Звездочка масляного насоса. 8. Пробка сливного отверстия масляного поддона. 9. Шайба. 10. Нижняя часть масляного поддона. 11. Резьбовая шпилька масляного фильтра. 12. Масляный фильтр. 13. Датчик уровня масла.
Примечание.
- А: описание процесса установки цепи привода масляного насоса приводится в соответствующем разделе.
- В: описание процесса замены масляного фильтра приводится в соответствующем разделе.
- С: нижняя сторона масляного поддона.
: заменить деталь новой после каждого снятия.
: места нанесения герметика.
: необходимо смазать моторным маслом.
