Проверка уровня моторного масла
Примечание. Проверить уровень масла на горизонтально установленном автомобили перед запуском двигателя. Если двигатель уже был запущен, остановить его и подождать 10 минут до начала проверки.
1. Извлечь масляный щуп и протереть его насухо.
2. Вставить масляный щуп, снова извлечь и убедиться в том, уровень масла находится в показанном на рисунке промежутке (А).
Бензиновые двигатели
Дизельные двигатели
3. Если уровень масла находится за пределами указанного промежутка, исправить это.
Оценка внешнего вида масла
Проверить масло на предмет белесоватости или сильного загрязнения.
Если масло приобрело белёсый цвет, то велика вероятность попадания в масло охлаждающей жидкости. Отремонтировать или заменить неисправные детали.
Проверка системы смазки на наличие течей
Проверить отсутствие течи масла в перечисленных ниже местах:
- Масляные поддоны (верхний и нижний).
- Пробка сливного отверстия в поддоне.
- Датчик давления масла.
- Датчик уровня масла.
- Масляный фильтр.
- Масляный радиатор.
- Складной клапан фазовращателя впускного распредвала.
- Передняя крышка двигателя.
- Стык между головкой блока цилиндров и держателями распредели-тьлснох валов.
- Стык между головкой блока цилиндров и крышкой головки блока.
- Сальники (передний и задний) коленчатого вала.
Проверка давления масла в двигателе
Внимание.
- Соблюдать осторожность, чтобы не обжечься (масло может быть горячим).
- Для проверки-давления масла установить рычаг переключения коробки передач в нейтральное положение (положение «Парковка» для автоматической коробки передач или вариатора) и надежно затянуть рычаг стояночного тормоза.
Оригинал опубликован на веб-сайте autoinstruction
1. Проверить уровень масла.
2. Отсоединить разъем датчика давления масла и извлечь датчик из блока цилиндров, используя торцевую насадку.

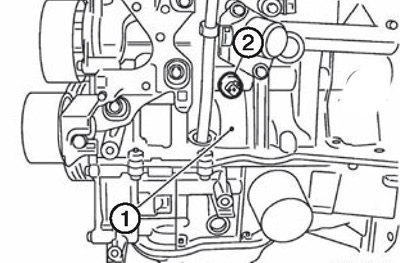

Двигатель HR16DE: 1. Блок цилиндров.
2. Разъем датчика давления масла.

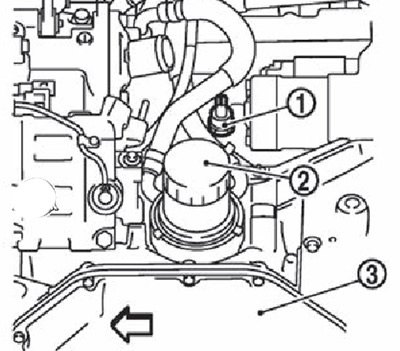

Двигатель MR20DE: 1. Разъем датчика давления масла. 2. Масляный фильтр. 3. Нижний масляный поддон.

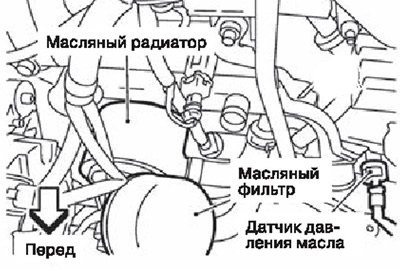

Двигатель К9К
Примечание. Стрелка указывает на переднюю часть двигателя.
Внимание. Не ронять и не подвергать ударам датчик давления масла.
3. Подсоединить манометр (бензиновые двигатели: 8125051001 (J-25695-1) (А) со шлангом (В) ST25052000 (J-25695-2); дизельный двигатель: KV113E0020 (Mot. 836-05)).
4. Запустить и прогреть двигатель до нормальной рабочей температуры.
5. Измерить давление, когда двигатель работает без нагрузки.
Примечание.
- При низкой температуре масла давление в системе смазки возрастает.
- Значения давления масла приведены в разделе «Сервисные данные и спецификация» в конце главы.
При большом расхождении проверить масляные каналы и насос на наличие утечек.
6. Выполнив проверку, установить на место датчик давления масла:
- Удалить с датчика давления и установочной поверхности остатки старого герметика.
- Нанести новый герметик и затянуть датчик.
Примечание. Использовать оригинальный герметик или аналогичный.
Прогреть двигатель и проверить, чтобы на работающем двигателе не было течи масла.
Замена моторного масла
Внимание.
- Соблюдать осторожность, чтобы не обжечься (масло может быть горячим).
- Длительные и повторяющиеся контакты с отработанным моторным маслом могут вызвать заболевание раком кожи; необходимо избегать прямого контакта с отработанным маслом. Если это все-таки произошло, как можно быстрее тщательно вымыть пораженный участок кожи с мылом или моющим средством для рук.
1. Прогреть двигатель и проверить его компоненты на предмет течи масла.
2. Остановить двигатель и подождать 10 минут.
3. Ослабить крышку маслоналивной горловины и отвернуть пробку сливного отверстия.
4. Слить масло из двигателя.
5. Затянуть пробку сливного отверстия с новым уплотнительным кольцом.
Внимании. Убедиться в том, что сливная пробка очищена и установлена новое уплотнительное кольцо.
6. Залить свежее моторное масло.
Внимание.
- При заливке масла не извлекать масляный щуп.
- Количество заливаемого масла зависит от его температуры и от продолжительности слива масла. Приведённые данные могут использоваться только для справки.
- Для проверки уровня масла использовать только масляный щуп.
7. Прогреть двигатель и проверить наличие утечек масла вокруг пробки сливного отверстия и масляного фильтра.
8. Остановите двигатель и подождать 10 минут.
9. Проверить уровень масла.
