Внимание. Перед установкой нанести свежее моторное масло на детали, отмеченные на рисунке.
Снятие
1. Снять следующие части:
- Кабель массы аккумуляторной батареи.
- Защитный поддон двигателя.
- Правое переднее колесо.
- Правую фару головного освещения.
2. Снять правую боковую крышку-брызговик.
3. Снять крышку двигателя.
4. Снять впускной воздуховод и дроссельную заслонку с электронным приводом.
5. Снять вакуумный насос.
6. Снять воздухозаборный патрубок.
7. Снять ремень привода навесного оборудования.
8. Снять крышку коромысел.
9. Подпереть двигатель снизу, установив тележку с ручным подъемным механизмом или эквивалентную.
Внимание. Поместить деревянный брусок или что-то подобное в качестве опорной поверхности для того, чтобы обеспечить полностью фиксированное положение.
10. Снять ремень привода газораспределительного механизма.
11. Снять крышки распределительного вала.
12. Снять распределительный вал.
13. Снять толкатели клапанов.
Установка
1. Установить толкатели клапанов.
2. Установить распределительный вал.

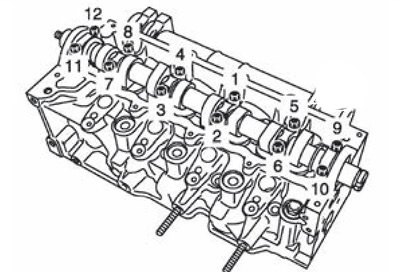

3. Установить крышки распределительного вала и затянуть болты моментом 11 Н-м в указанной последовательности, как показано на рисунке.

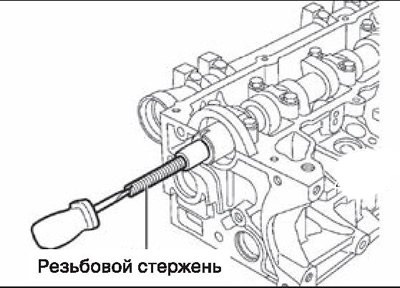

4. Ввинтить резьбовой стержень специального приспособления [KV113B0230 (Mot.1632)] в торец распределительного вала.
5. Установить старый сальник на распределительный вал.

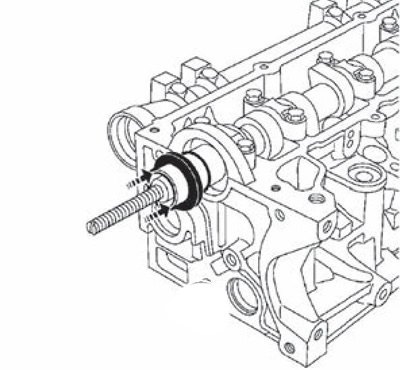

6. Для нового сальника поместить оправку с сальником на распределительный вал, следя за тем, чтобы не касаться сальника.

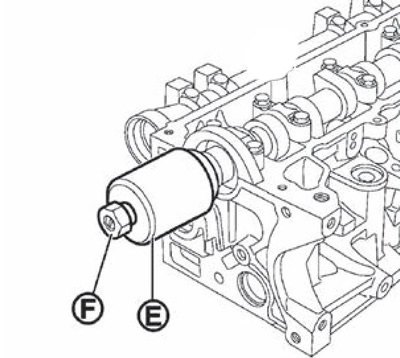

7. Установить крышку (Е) и гайку заплечика (F) приспособления для запрессовки сальника распределительного вала [KV113B0230(Mot.1632)].

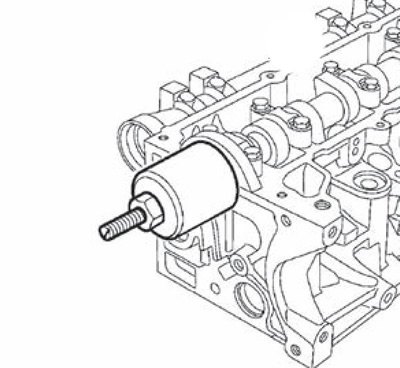

8. Ввинтить гайку заплечика так, чтобы крышка коснулась головки блока цилиндров.
9. Установить вакуумный насос.

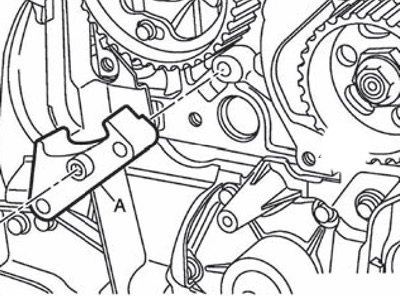

10. Установить зубчатый шкив распределительного вала с фиксатором (Mot. 1606-А) (А).
11. Установить ремень привода газораспределительного механизма.
12. Последующая установка производится в порядке, обратном снятию.
