Внимание. Важно обезжирить торец коленчатого вала, отверстие зубчатого шкива коленчатого вала и опорных поверхностей шкива приводного ремня для предотвращения любых проскальзываний между ремнем привода газораспределительного механизма и коленчатым валом, что чревато разрушением двигателя.
1. Установить натяжитель ремня привода газораспределительного механизма.
Примечание. Вставить цапфу (1) натяжителя ремня привода ГРМ в канавку головки блока цилиндров.

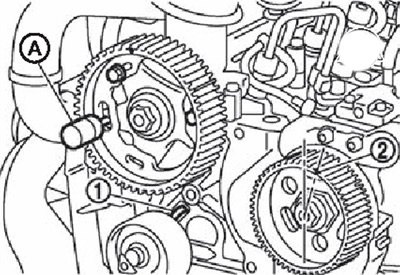

2. Вставить установочный штифт ВМТ [KV113B0110(Mot. 1430)] (А) в шкив распределительного вала и отверстия головки блока цилиндров.
3. Убедиться в том, что метка (2) зубчатого шкива топливного насоса высокого давления смещена на один зуб вправо от вертикальной оси.
4. Провернуть коленчатый вал для вставки установочного штифта ВМТ [KV113B0110(Mot. 1430)] (канавка коленчатого вала (1) должна быть направлена вверх).

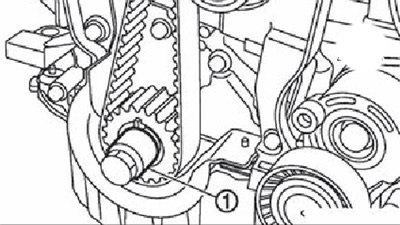

5. Затянуть старый болт шкива коленчатого вала с проставкой (1), чтобы не перекрывалась метка зубчатого шкива.
6. Вставить установочный штифт ВМТ [KV113B0130 (Mot. 1430)] в коленчатый вал.

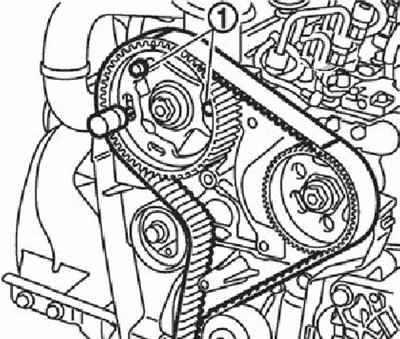

7. Выкрутить один болт из зубчатого шкива распределительного вала, а затем ослабить два остальных болта (1).
8. Установить ремень привода газораспределительного механизма, совместив метки на ремне с метками на зубчатых шкивах распределительного вала и топливного насоса высокого давления (между метками зубчатых шкивов должно находиться 19 зубьев зубчатого ремня привода ГРМ).
9. При помощи 6 мм ключа Аллена сдвинуть подвижный указатель (F) натяжителя приводного ремня в указанное на рисунке положение, повернув ключ против часовой стрелки.
10. Затянуть болт натяжителя ремня привода газораспределительного механизма моментом 27.0 Нм.
11. Убедиться, что болты зубчатого шкива распределительного вала не упираются до упора в канавки шкива распредвала.
12. Установить и затянуть болты крепления зубчатого шкива распределительного вала моментом 14.0 Нм.
13. Снять установочный штифт ВМТ [KV113B0130(Mot. 1489)] и установочный штифт ВМТ [KV113B0110 (Mot. 1430)].

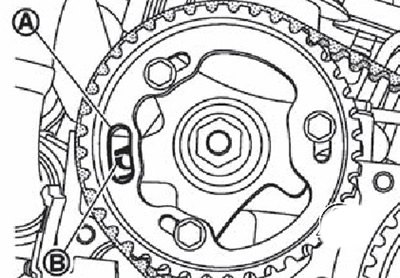

14. Провернуть коленчатый вал на два оборота по часовой стрелке (если смотреть со стороны шкивов). Прямо напротив отверстия (А) зубчатого шкива распределительного вала находится отверстие (В) в головке блока цилиндров. Вставить установочный штифт ВМТ [KV113B0130 (Mot. 1489)] в блок цилиндров.
15. После этого медленно и плавно провернуть коленчатый вал до упора в установочный штифт ВМТ.

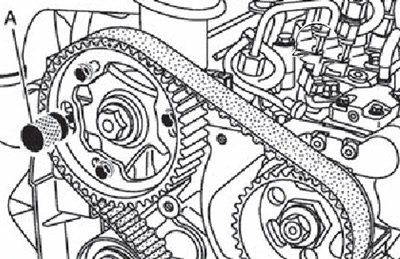

16. Вставить установочный штифт ВМТ [KV113B0110 (Mot. 1430)] (А). Если штифт не может быть вставлен, выполнить следующее:
Снять установочный штифт ВМТ [KV113B0130(Mot. 1489)]
Ослабить болты зубчатого шкива распределительного вала.
Провернуть шкив распределительного вала для регулировки.
Убедиться в том, что канавка зубчатого шкива коленчатого вала направлена вверх.
Ослабить болт натяжителя ремня привода ГРМ.

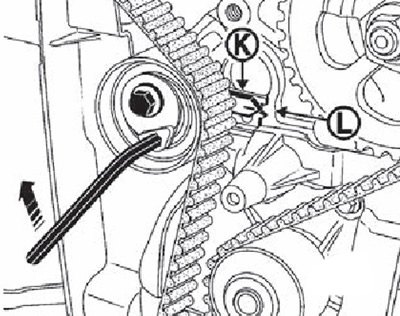

Сдвинуть подвижный указатель натяжителя приводного ремня в указанное на рисунке положение, как показано на рисунке, повернув ключ по часовой стрелке.
Затянуть болт натяжителя зубчатого ремня моментом 27.0 Нм.
Установить и затянуть болты крепления зубчатого шкива распределительного вала моментом 14.0 Нм.
Провернуть коленчатый вал на два оборота по часовой стрелке (если смотреть со стороны шкивов). Прямо напротив отверстия (А) зубчатого шкива распределительного вала находится отверстие (В) в головке блока цилиндров, вставить установочный штифт ВМТ [KV113B0130 (Mot. 1489)] в блок цилиндров.
Медленно и плавно проверветь коленчатый вал до упора в установочный штифт ВМТ.
17. Установить шкив коленчатого и затянуть болт (1) моментом 120 Нм.
18. Довернуть болт на 95 градусов по часовой стрелке.
Внимание. Проверить угол доворота при помощи специального приспособления (KV1Q112100) или угломера. Не рекомендуется выполнять дотяжку "на глаз".
19. Снять установочные штифты ВМТ [KV113B0130 (Mot. 1489)] и [KV113B0110 (Mot. 1430)].
20. Нанести герметик на резьбу пробки отверстия для проверки ВМТ.
21. Затянуть резьбовую пробку отверстия для проверки ВМТ моментом 20 Нм.

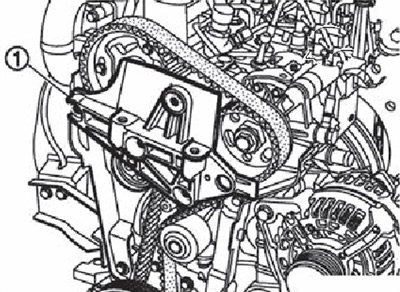

22. Установить подвесной кронштейн (1) головки блока цилиндров и затянуть болты крепления моментом 21 Нм.
23. Установить крышку привода газораспределительного механизма, поместив планку (М) в отверстие (N) внутренней крышки привода газораспределительного механизма.
24. Дальнейшая установка производится в порядке, обратном снятию.
