Снятие
1. Снимите передний бампер (см. соответствующую главу).
2. Установите верхнюю поперечину передка в сервисное положение.
3. Отвинтите вентилятор обдува радиатора с вязкостной муфтой, удерживая его ступицу от проворачивания вторым гаечным ключом, затем снимите диффузор.
4. Снимите ручейковый ремень привода вспомогательных агрегатов (см. соответствующую главу).
5. Вывинтите болт (см. стрелку на иллюстрации) и снимите ролик натяжения ручейкового ремня привода вспомогательных агрегатов.

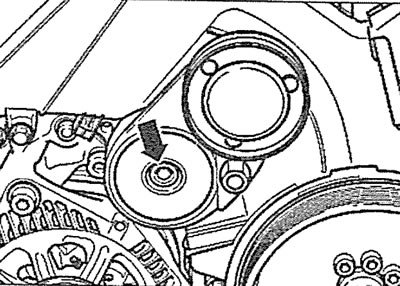

2.5. Вывинтите болт (см. стрелку) и снимите ролик натяжения ручейкового ремня привода вспомогательных агрегатов
6. Автомобили с системой дожигания. Отсоедините шланг (см. стрелку на иллюстрации) от насоса подачи свежего воздуха к выпускным клапанам.

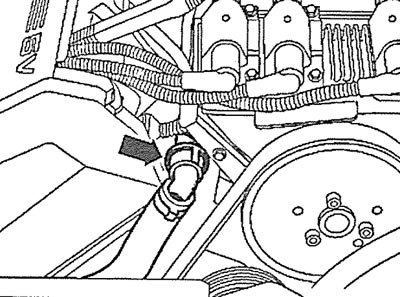

2.6. Отсоедините шланг (см. стрелку) от насоса подачи свежего воздуха к выпускным клапанам. Автомобили с системой дожигания
7. Вывинтите болты крепления и снимите правую и левую части задней крышки привода газораспределительного механизма.
8. Установите поршень цилиндра №1 в ВМТ, провернув коленчатый вал по направлению вращения двигателя за центральный болт крепления ведущей шестерни до совмещения метки В на ременном шкиве с меткой А на крышке привода газораспределительного механизма (см. иллюстрацию).

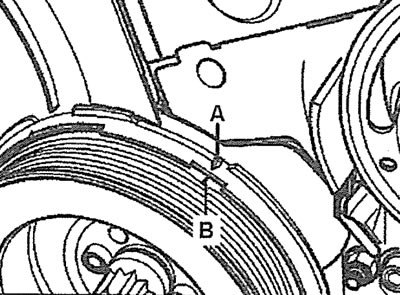

2.8. Проверните коленчатый вал по направлению вращения двигателя за центральный болт крепления ведущей шестерни до совмещения метки В на ременном шкиве с меткой А на крышке привода газораспределительного механизма
9. Убедитесь, что отверстия большого диаметра установочных пластин шестерен распределительных валов находятся на внутренней стороне друг напротив друга (см. стрелки на иллюстрации). В противном случае проверните коленчатый вал по направлению вращения двигателя еще на один оборот.

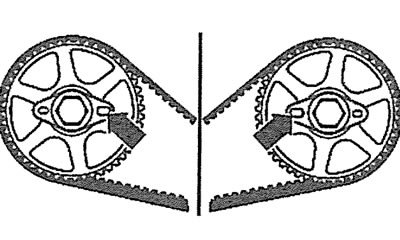

2.9. Убедитесь, что отверстия большого диаметра установочных пластин шестерен распределительных валов находятся на внутренней стороне друг напротив друга (см. стрелки)
10. Автомобили со стояночным отопителем. Вывинтите болты (см. стрелки на иллюстрации) крепления трубы отопителя к звукоизоляционному щитку.

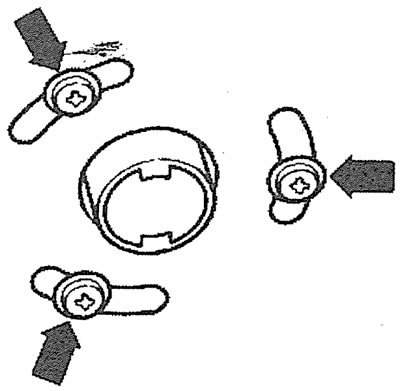

2.10. Вывинтите болты (см. стрелки) крепления трубы отопителя к звукоизоляционному щитку. Автомобили со стояночным отопителем
11. Вывинтите болты крепления (см. стрелки на иллюстрации) и снимите брызговик двигателя.

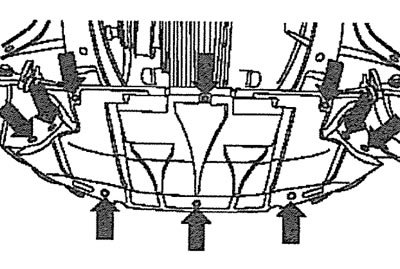

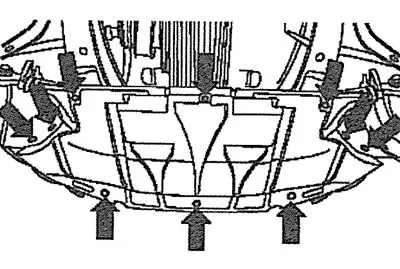

2.11. Вывинтите болты крепления (см. стрелки) и снимите брызговик двигателя
12. Вывинтите резьбовую пробку на блоке цилиндров примерно на уровне среднего цилиндра.
13. Ввинтите вместо пробки стопорный палец, каталожный номер которого 3242 (см. иллюстрацию). Убедитесь, что палец заходит в отверстие на щеке коленчатого вала и стопорит вал.

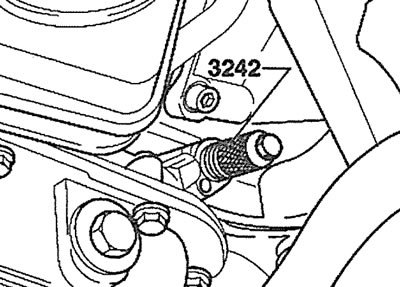

2.13. Ввинтите вместо пробки стопорный палец, каталожный номер которого 3242
14. Вывинтите болты крепления и снимите виброгаситель.
15. Вывинтите болты (см. стрелки на иллюстрации) крепления и снимите нижнюю часть защитной крышки привода газораспределительного механизма и шкив вентилятора обдува радиатора с вязкостной муфтой.

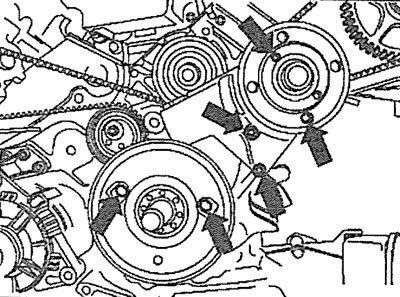

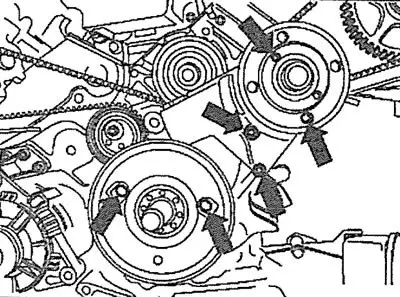

2.15. Вывинтите болты (см. стрелки) крепления и снимите нижнюю часть защитной крышки привода газораспределительного механизма и шкив вентилятора обдува радиатора с вязкостной муфтой
16. Вывинтите болты крепления шестерен распределительных валов, удерживая шестерни от проворачивания приспособлением, каталожный номер которого 3036 (см. иллюстрацию).

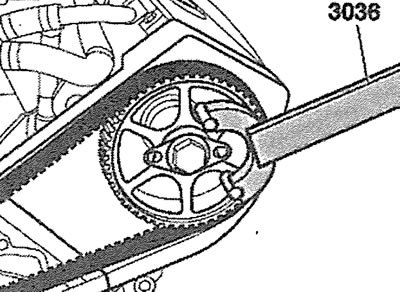

2.16. Вывинтите болты крепления шестерен распределительных валов, удерживая шестерни от проворачивания приспособлением, каталожный номер которого 3036
17.. Снимите шестерни распределительных валов с помощью съемника, каталожный номер которого Т40001 (см. иллюстрацию).

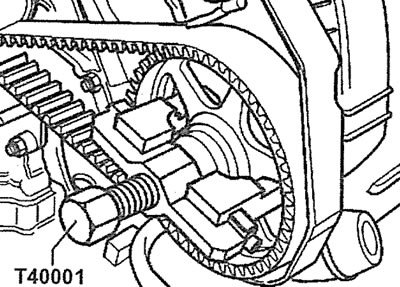

2.17. Снимите шестерни распределительных валов с помощью съемника, каталожный номер которого Т40001
18. Обозначьте мелом, маркером или краской направление вращения зубчатого ремня привода газораспределительного механизма, если ремень будет устанавливаться повторно. Несоблюдение прежнего хода зубчатого ремня при его дальнейшей эксплуатации может привести к его повреждению или разрыву.
Внимание! Плунжер натяжителя зубчатого ремня имеет маслонаполненный амортизатор и поэтому его сжатие выполняется медленно с приложением равномерного усилия. Излишнее усилие при сжатии натяжителя может привести к повреждению натяжного ролика.
19. Ослабьте натяжение зубчатого ремня привода газораспределительного механизма, для чего вставьте торцовый ключ в шестигранное отверстие натяжного ролика и поверните ролик по направлению, указанному стрелкой на иллюстрации, до совмещения отверстий на плунжере и корпусе натяжителя. Вставьте в совмещенные упорный штифт Т40011, зафиксировав тем самым плунжер в корпусе натяжителя (см. иллюстрацию).

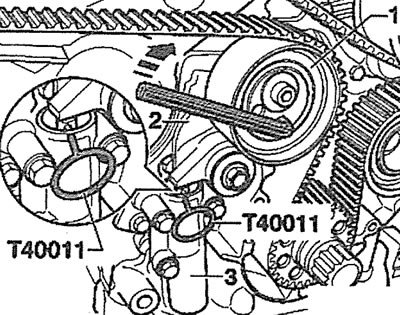

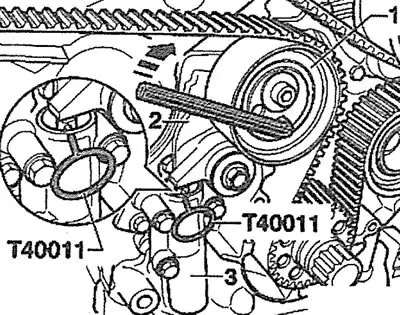

2.19. Вставьте торцовый ключ в шестигранное отверстие натяжного ролика и поверните ролик (см. стрелку), до совмещения отверстий на плунжере и корпусе натяжителя. Вставьте в совмещенные упорный штифт Т40011, зафиксировав тем самым плунжер в корпусе натяжителя:
1 - натяжной ролик
2 - рычаг натяжителя
3 - корпус натяжителя
20. Аккуратно снимите зубчатый ремень привода газораспределительного механизма.
Установка
Внимание! Зубчатый ремень нельзя перегибать, перекручивать или скручивать в рулон. Загрязненный, поврежденный или износившийся ремень подлежит замене.
Внимание! Не проворачивайте коленчатый или распределительные валы при снятом зубчатом ремне. Если необходимо изменить положение распределительного вала после снятия зубчатого ремня, то убедитесь, что коленчатый вал не стоит в положении, соответствующем ВМТ поршня цилиндра №1 во избежание соударения клапанов о днища поршней. Затем обозначьте положение ведущей шестерни привода газораспределительного механизма на коленчатом валу, нанеся краской метки самой шестерне и блоке цилиндров. После этого поверните шестерню на 1/4 оборота (90°) вперед или назад.
21. Убедитесь, что коленчатый вал зафиксирован стопорным пальцем, каталожный номер которого 3242 (см. иллюстрацию 2.13).
22. Установите шестерни распределительных валов, закрепите их болтами и установочными пластинами так, чтобы шестерни можно было провернуть на ступицах.
Внимание! На установочных пластинах имеются маркировочные надписи «front» (передняя сторона), «rear» (тыльная сторона). Руководствуйтесь маркировкой при установке пластин.
23. Уложите зубчатый ремень привода газораспределительного механизма, соблюдая прежнее направление его вращения (см. иллюстрацию). В последнюю очередь уложите зубчатый ремень на натяжной ролик.

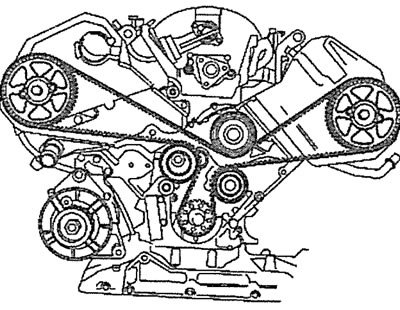

2.23. Направление укладки зубчатого ремня привода газораспределительного механизма
24. Заблокируйте распределительные валы фиксатором, каталожный номер которого 3391 (см. иллюстрацию).

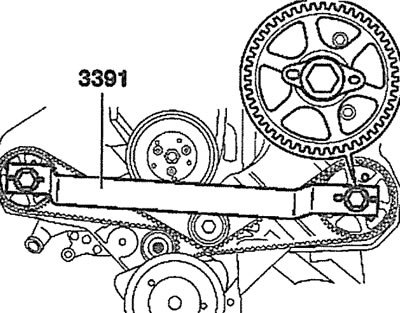

2.24. Заблокируйте распределительные валы фиксатором, каталожный номер которого 3391
25. Извлеките упорный штифт Т40011, который использовался для фиксации плунжера в корпусе натяжителя зубчатого ремня. Для облегчения выхода штифта из совмещенных отверстий на плунжере и корпусе натяжителя поверните натяжной ролик торцовым ключом в направлении, указанном стрелкой на иллюстрации 2.13. Плунжер натяжителя зубчатого ремня обеспечит его нужное натяжение.
26. Затяните натяжного ролика с усилием 15 Нм.
27. Затяните болты крепления шестерен распределительных валов с усилием 30 Нм.
Далее установка демонтированных компонентов производится в последовательности, обратной снятию.
