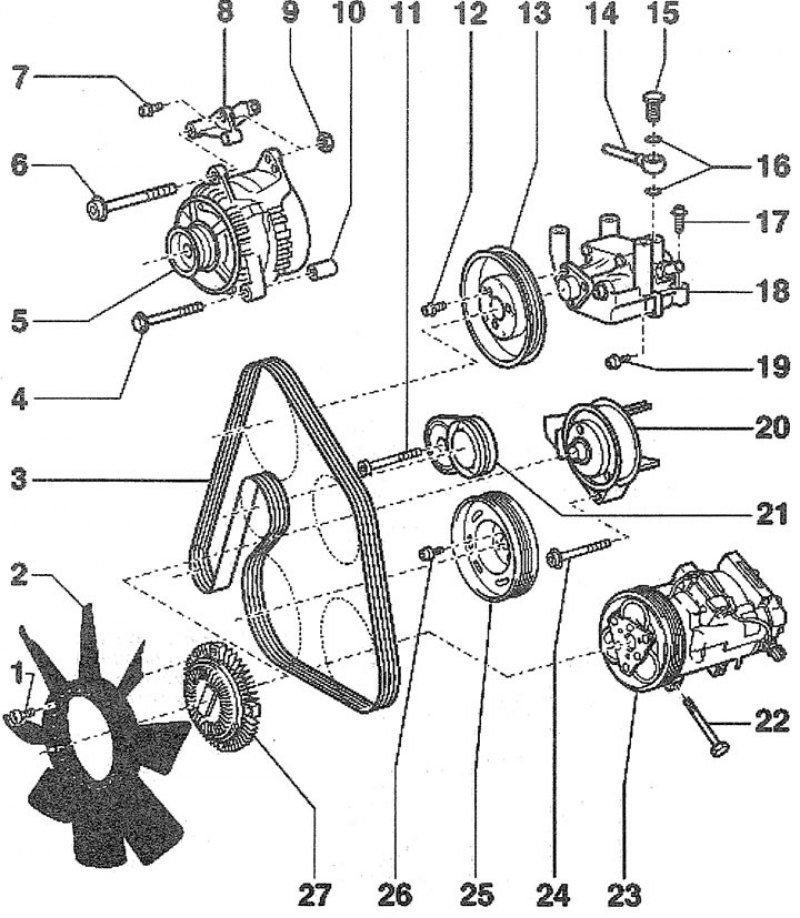

3.0. Привод вспомогательных агрегатов: 1 - болт крепления крыльчатки вентилятора обдува радиатора. Момент затяжки - 17 Нм
2 - крыльчатка вентилятора обдува радиатора с вязкостной муфтой
3- ручейковый ремень привода вспомогательных агрегатов
4 - нижний болт крепления генератора. Момент затяжки - 22 Нм
5 - генератор
6 - верхний болт крепления генератора. Момент затяжки - 45 Нм
7 - болт крепления кронштейна генератора. Момент затяжки - 22 Нм
8 - кронштейн крепления генератора
9 - гайка. Момент затяжки - 45 Нм
10 - распорная втулка
17 - болт крепления ролика натяжителя ручейкового ремня. Момент затяжки - 55 Нм
12 - болт крепления шкива насоса гидроусилителя рулевого управления. Момент затяжки - 22 Нм
13 - шкив, насоса гидроусилителя рулевого управления
14 - нагнетательный трубопровод гидроусилителя рулевого управления
15 - полый болт крепления напорного трубопровода гидроусилителя рулевого управления. Момент затяжки - 40 Нм
16 - уплотнительное кольцо. Подлежит замене после каждого демонтажа
17 - болт крепления насоса гидроусилителя рулевого управления. Момент затяжки - 22 Нм
18 - насос гидроусилителя рулевого управления вместе с кронштейном
19 - болт. Момент затяжки - 22 Нм
20 - шкив вентилятора обдува радиатора с вязкостной муфтой
21 - ролик натяжителя ручейкового ремня привода вспомогательных агрегатов
22 - болт крепления компрессора кондиционера. Момент затяжки - 25 Нм
23 - компрессор кондиционера
24 - болт крепления шкива вентилятора обдува радиатора. Момент затяжки: болт М6 - 10 Нм; болт М8 - 22 Нм
25 - шкивручейковогоремня/вибропаситель
26 - болт крепления шкива ручейкового ремня. Момент затяжки - 22 Нм
27 - вязкостная муфта вентилятора обдува радиатора
