Снятие
1. Отсоедините от цилиндра штуцера трубок гидропривода (фото), заглушите трубки.

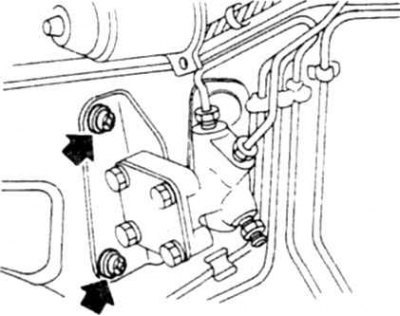

5.1 Демпферный цилиндр укреплен на перегородке моторного отсека двумя винтами
2. Выверните два винта и снимите цилиндр.
Разборка
3. Отверните болты и снимите крышку, достаньте остальные детали (фото).

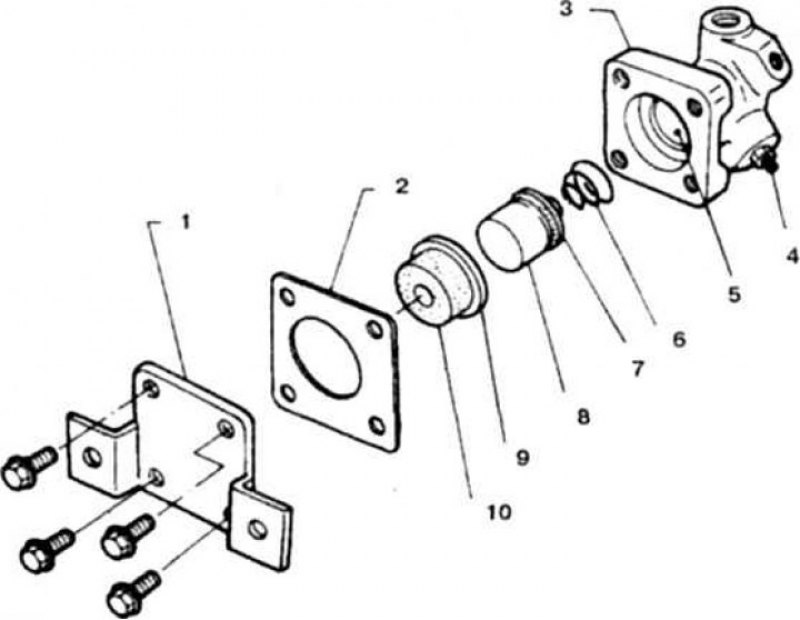

5.3 Детали демпфирующего цилиндра: 1. Крышка; 2. Прокладка; 3. Цилиндр; 4. Штуцер для прокачки; 5. Внутренняя поверхность цилиндра; 6. Пружина; 7. Манжета; 8. Поршень; 9. Упорная поверхность демпфера; 10. Резиновый демпфер
4. Промойте все детали в чистой тормозной жидкости.
5. Проверьте состояние внутренней поверхности цилиндра. При обнаружении коррозии или царапин цилиндр замените.
6. Проверьте зазор между цилиндром и поршнем. Если зазор превышает 0,15 мм, то замените поршень или цилиндр, подобрав детали так, чтобы зазор соответствовал норме.
(Источник статьи доступен на сайте: «www.Autoinstruction.ru»)
7. При сборке, смочите поршень и цилиндр чистой тормозной жидкостью. Проследите за правильностью установки всех резиновых деталей.
Установка
8. Установите цилиндр в обратном порядке.
9. Прокачайте гидропривод сцепления (см. ниже).
10. Отрегулируйте высоту и свободный ход педали (Гл. 1).
