Снятие
1. Отсоедините толкатель главного цилиндра от педали сцепления.
2. Отсоедините от цилиндра магистраль гидропривода и слейте жидкость.
3. Выверните болты крепления и снимите цилиндр (фото).

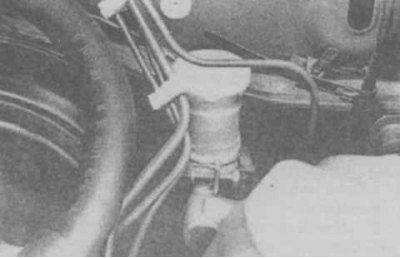

3.3 Главный цилиндр крепится к перегородке моторного отсека
4. Слейте из бачка оставшуюся жидкость и очистите цилиндр.
5. Снимите пылезащитный чехол цилиндра и достаньте ограничительное кольцо (фото).

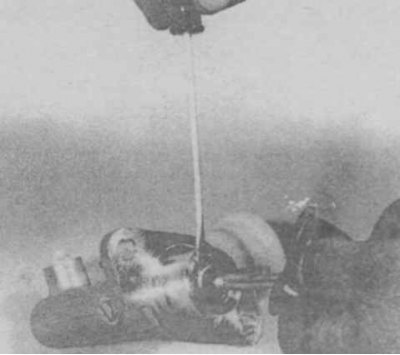

3.5 Ограничительное кольцо можно снять при помощи узкой отвертки
6. Достаньте толкатель.
7. Утопите поршень в цилиндр и выверните ограничительный болт (фото).

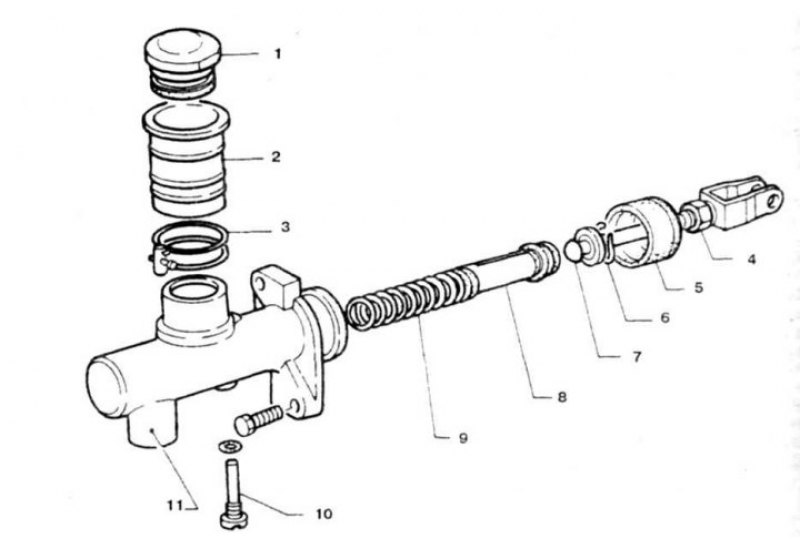

3.7 Главный цилиндр гидропривода сцепления: 1. Крышка бачка; 2. Питательный бачок; 3. Хомут; 4. Контргайка; 5. Пылезащитный чехол; 6. Ограничительное кольцо; 7. Толкатель; 8. Поршень; 9. Возвращающая пружина
8. Снимите поршень в сборе с пружиной.
Внимание! Конструкция поршня является неразборной.
9. Заменять бачок гидропривода следует только в случае повреждения бачка. Снятый бачок подлежит обязательной замене.
10. Проверьте состояние внутренней поверхности цилиндра. При обнаружении задиров, царапин или выкрашенных участков цилиндр замените.
11. Если внутренняя поверхность в хорошем состоянии, то замените только уплотнители.
12. Перед установкой деталей их необходимо смазать тормозной жидкостью.
13. Пальцами установите манжеты поршня в соответствующие пазы, следя за правильностью их ориентации (фото).

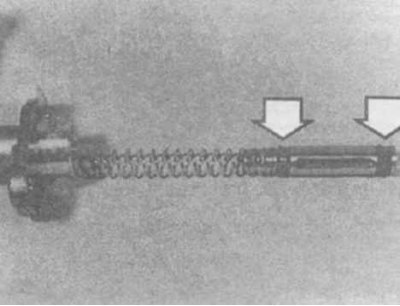

3.13 Правильная установка манжет поршня (указаны стрелками). Рабочие кромки манжет должны быть обращены в указанном направлении
14. Сборка цилиндра выполняется в обратном порядке.
15. Установка выполняется в обратном порядке. Проверьте высоту педали сцепления и свободный ход (Гл. 1), удалите воздух из гидропривода (см. ниже).
