2. Удалите нагар из канавок поршневых колец (фото).

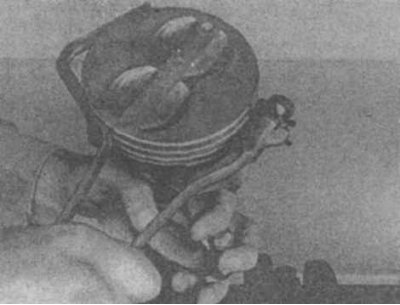

15.2а Очистите канавки поршней с помощью приспособления...

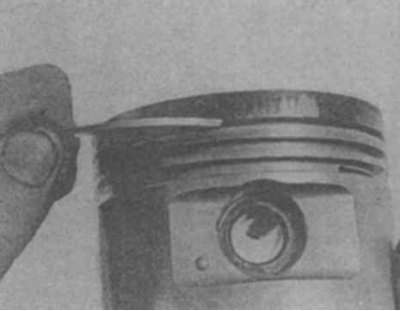

15.2б ... или старым поршневым кольцом
3. Промойте поршни и шатуны растворителем, тщательно прочистите дренажные отверстия в канавках поршня и отверстие в шатуне (фото).

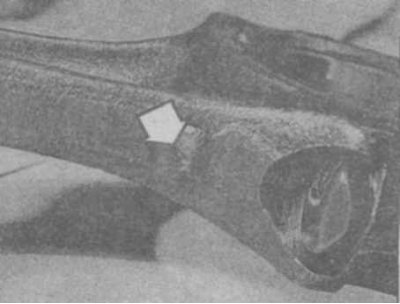

15.3 Отверстие для отвода масла в шатуне
4. Если следы значительного износа отсутствуют и если расточка цилиндров не требуется, то поршни менять не следует. Нормальный износ проявляется в виде следов равномерной вертикальной выработки на трущейся поверхности поршня и в виде небольшого ослабления посадки верхнего компрессионного кольца. Тем не менее, замена поршневых колец при капитальном ремонте двигателя обязательна.
5. Тщательно проверьте наличие трещин на юбке поршня, на бобышках поршневого пальца и на посадочных площадках поршневых колец.
6. Если на поршне наблюдаются сколы и задиры, то это указывает на частый перегрев двигателя. В этом случае требуется тщательная проверка систем смазки и охлаждения. Прогорание в днище поршня свидетельствует о работе двигателя с неправильной установкой момента зажигания. Причиной обгорания днища поршня по краям как правило является аномальное сгорание (детонация). Если обнаруживаются указанные дефекты, то надо найти их причину и устранить.
7. Коррозия поршня в виде небольших ямок (питтинга) свидетельствует о проникновении в камеру сгорания (а также в картер коленвала) охлаждающей жидкости.
8. Измерьте зазор между канавкой и новым кольцом (фото). Если зазор превышает установленный предел, то поршень следует заменить.

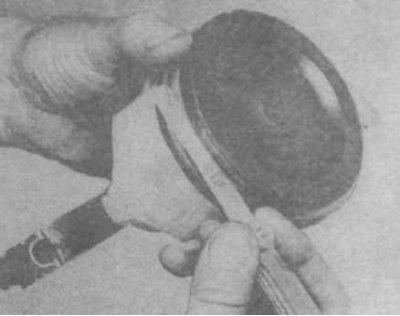

15.8 Измерение зазора между канавкой и новым кольцом
[Источник расположен на сайте Autoinstruction.ru]
9. Проверьте зазор между поршнем и цилиндром, измерив диаметр цилиндра (см. выше) и диаметр поршня из данного цилиндра (фото). Если зазор превышает установленный предел, то блок цилиндров подлежит расточке, а поршни и кольца следует заменить ремонтными.

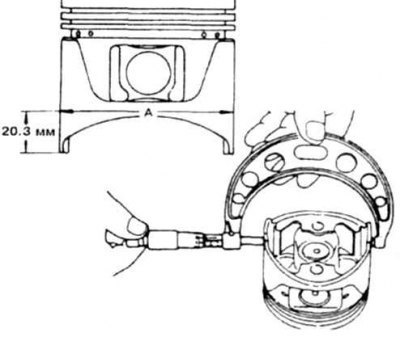

15.9 Измерение диаметра поршня. Диаметр измеряется перпендикулярно оси пальца 1.20,3 мм
10. Проверьте зазор между поршневым пальцем и головкой шатуна, для чего покачайте поршень и шатун в противоположных направлениях. Если люфт ощутимый, то отверстие под палец надо развернуть и установить новый палец.
11. Ремонт поршней и шатунов выполняется в автосервисе.
12. Проверьте наличие на шатунах трещин и других повреждений. Снимите крышки шатунных подшипников, достаньте подшипники, протрите посадочные поверхности на крышке и на шатуне, проверьте наличие трещин, царапин и задиров. После проверки соберите шатун, установив на место подшипники, затяните гайки от руки.
