1. Термостат; 2. Резиновое кольцо; 3. Выпускной патрубок; 4. Шланг радиатора (верхний); 5. Шланг отопителя; 6. Трубка отопителя; 7. Медная шайба; 8. Датчик температуры охлаждающей жидкости двигателя; А. К радиатору; В. К сердцевине отопителя
Снятие
1. Слейте охлаждающую жидкость.
Предупреждение: Сливайте охлаждающую жидкость, когда она холодная. Не снимайте крышку с радиатора, когда двигатель горячий. Выплеснувшись из радиатора, охлаждающая жидкость под высоким давлением может причинить серьезные ожоги.
2. Снимите воздуховод и корпус воздухоочистителя. См. главу Механическая часть двигателя.
3. Отсоедините шланг радиатора (верхний).
4. Снимите впускной патрубок и термостат.
При снятии выльется охлаждающая жидкость, оставшаяся в двигателе. Соберите ее в емкость.
5. При необходимости выверните датчик температуры охлаждающей жидкости двигателя.
6. При необходимости отсоедините трубку отопителя.
Проверка после снятия

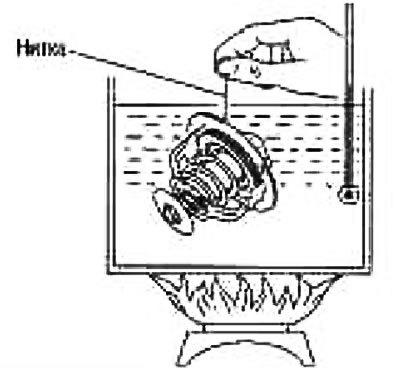

Привяжите нитку так, чтобы она закрепилась за клапаны термостата. Полностью погрузите их в емкость с водой. Подогрейте, встряхивая (на рисунке в качестве примера показан термостат).
Температура открывания клапана - это температура, при которой клапан открывается и падает с нитки.
Продолжайте нагревать. Проверьте высоту подъема при полном открывании.
После проверки высоты подъема при полном открывании уменьшите температуру воды и проверьте температуру закрывания клапана.
Если при закрывании клапана при нормальной температуре наблюдаются отклонения от нормы или измеренные значения отличаются от нормы, замените термостат.
Стандартные значения
| Температура открывания клапана | 86,5-89,5°С |
| Высота подъема при полном открывании | В мм или более 101°С |
| Температура закрывания клапана | 83°С |
Установка
Установка выполняется в порядке, обратном снятию с учетом следующего:
Установка термостата

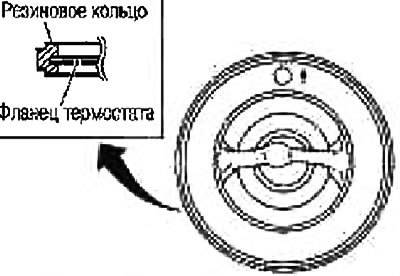

1. Устанавливайте термостат так, чтобы фланцевые части надежно закрепились по всему периметру внутри резинового кольца.

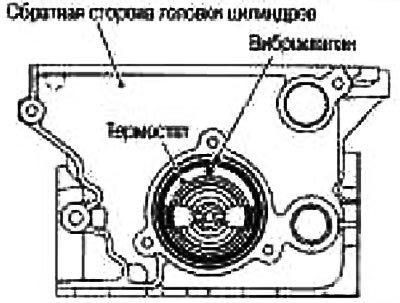

2. Устанавливайте термостат виброклапаном вверх, как показано на рисунке.
Примечание: Не допускайте зажатия виброклапана.
Установка выпускного патрубка

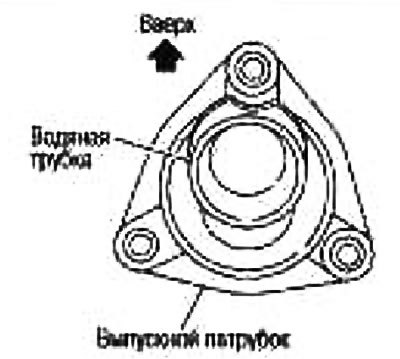

Устанавливайте выпускной патрубок кверху.
Поставьте на место термостат.
Установка трубки отопителя
Нанесите герметик на резьбу и вверните.
Пользуйтесь фирменным герметиком или эквивалентным.
Проверка после установки
Проверьте, нет ли утечек охлаждающей жидкости двигателя при помощи переходника для крышки радиатора (специнструмент: EG17650301) и насоса (подходящий инструмент) (модели без кондиционера) или при помощи насоса и переходника для крышки бачка (модели с кондиционером).
Запустите двигатель и прогрейте его до нормальной рабочей температуры. Проведите визуальную проверку и убедитесь, что нет утечет охлаждающей жидкости.
