Стандартные значения напряжений на контактах блока ЕСМ
Подготовка к измерениям
1. Блок ЕСМ (1) расположен с левой стороны моторного отсека рядом с аккумулятором.
2. Отсоедините разъем от блока ЕСМ.

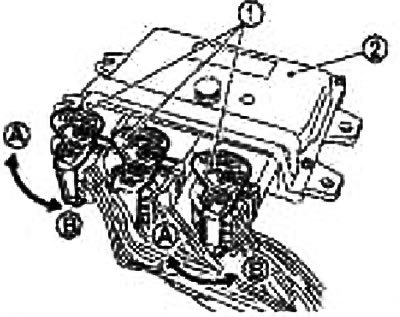

При отсоединении разъема от блока ЕСМ ослабьте (А) его при помощи рычагов (1), отжав их до упора, как показано на рисунке справа.
3. Подсоедините коммутационный блок (специнструмент) и переходник Y-образного кабеля (специнструмент) между блоком ЕСМ и разъемом блока ЕСМ.
Не прикасайтесь к 2 контактам одновременно.
Эти данные для сопоставления и могут быть неточными.
2. Блок ЕСМ.
В. Закрепите.

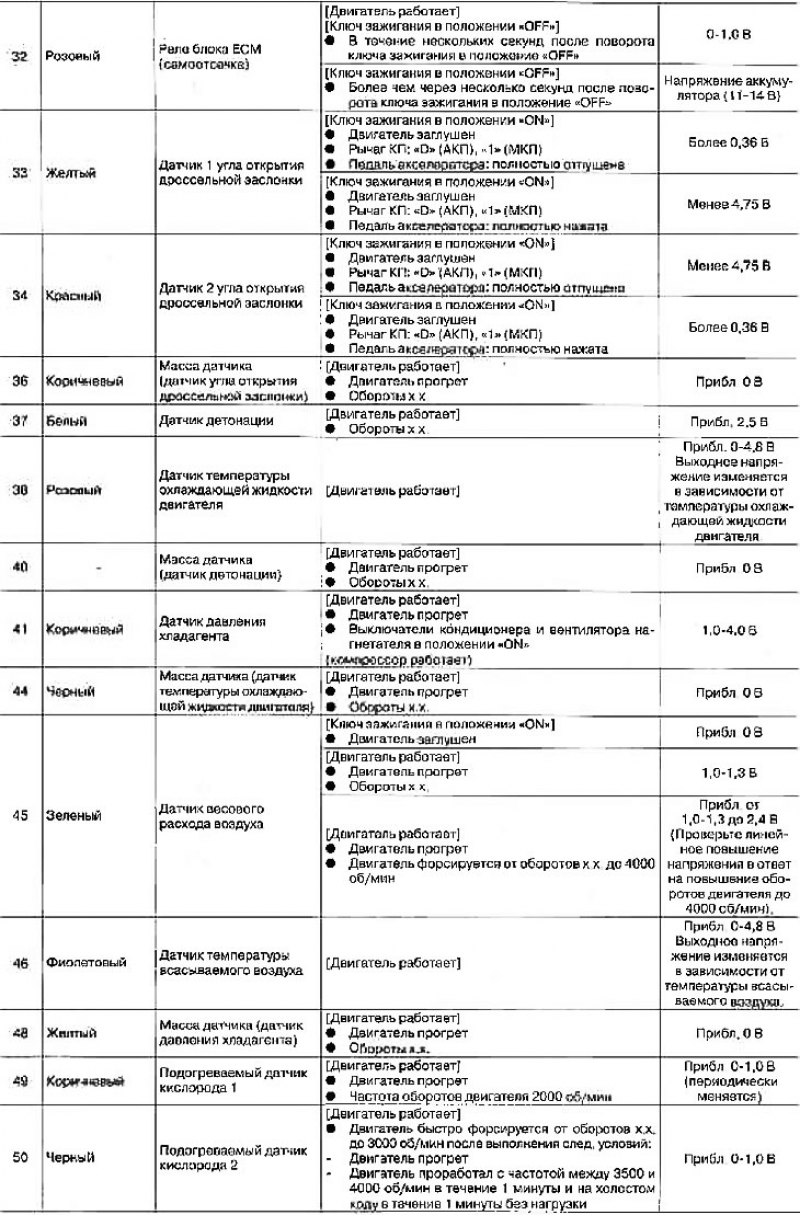

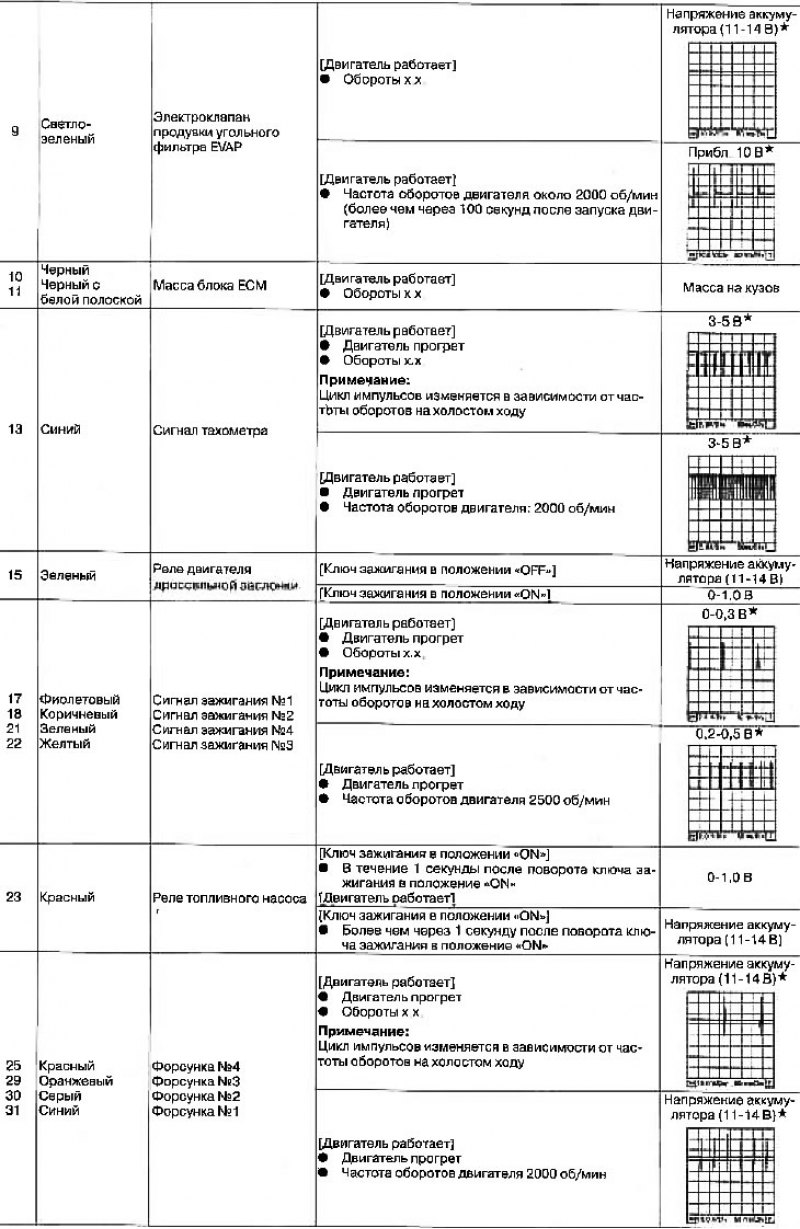

Таблица проверки блока ЕСМ
Приведенные данные являются стандартными значениями и измерены между каждым контактом и массой. Импульсные сигналы измерены при помощи тестера CONSULT-II.
Внимание: Не используйте заземляющие контакты блока ЕСМ при измерении входного/выходного напряжения. Это может привести к повреждению транзистора блока ЕСМ. Используйте заземление, отличное от контактов модуля ЕСМ, напр., массу.
★: Усредненное напряжение для импульсного сигнала (фактический импульсный сигнал можно проверить на осциллографе).
