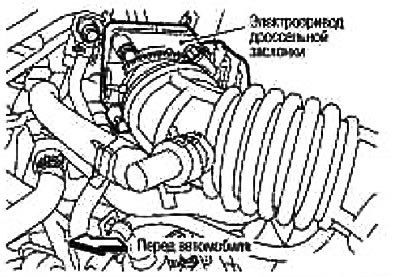

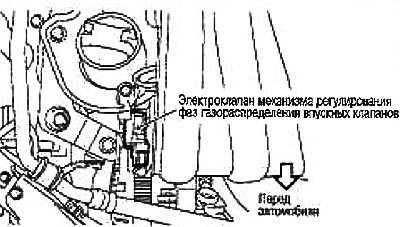

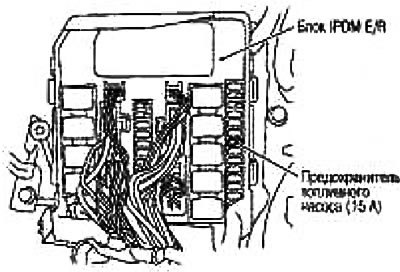

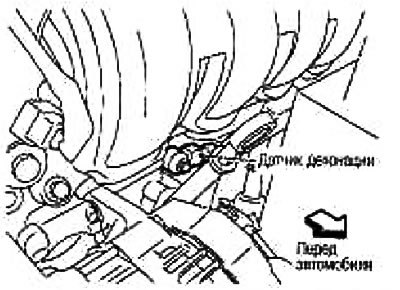

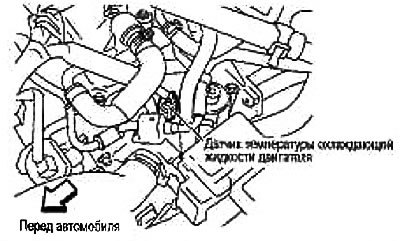

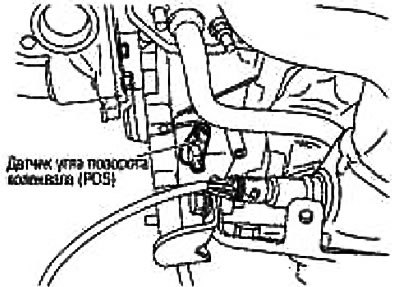

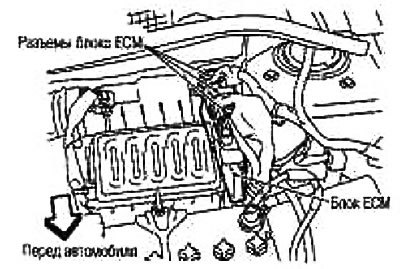

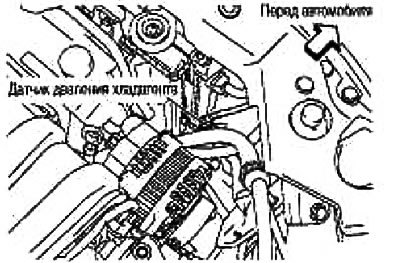

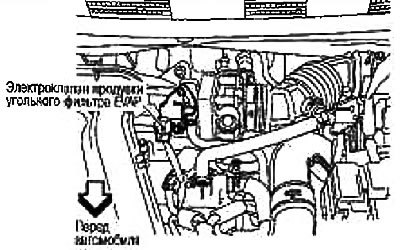

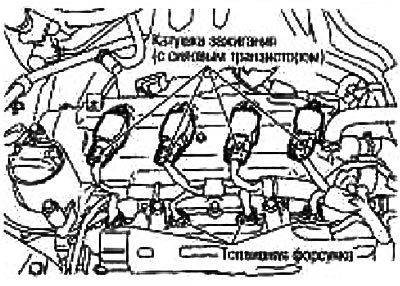

1. Катушка зажигания (с силовым транзистором) и свеча зажигания; 2. Электроклапан механизма регулир фаз газораспред впускных клапанов; 3. Датчик давления хладагента; 4. Датчик детонации; 5. Топливная форсунка; 6. Двигатель охлаждающего вентилятора; 7. Датчик угла поворота распредвала (PHASE); 8. Блок IPDM E/R (микропроцессорный распределительный блок питания в моторном отсеке); 9. Блок ЕСМ; 10. Датчик весового расхода воздуха (с датчиком температуры всасываемого воздуха); 11. Датчик температуры охлаждающей жидкости двигателя; 12. Электропривод дроссельной заслонки (со встроенным датчиком положения и электродвигателем дроссельной заслонки); 13. Электроклапан продувки угольного фильтра EVAP
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

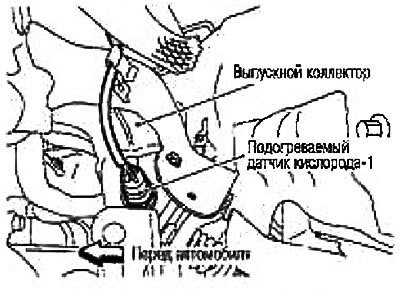

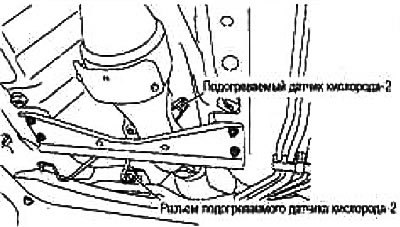

№ датчика. Расположение датчика относительно воздушного потока двигателя, начиная с всасывания свежего воздуха и до выхлопной трубы в порядке нумерации 1,2,3 и т.д.
 |
 |
 |
 |
 |
 |
 |
 |
