Система рулевого управления — диагностика неисправностей — компоненты (Nissan Note 1 «E11»)

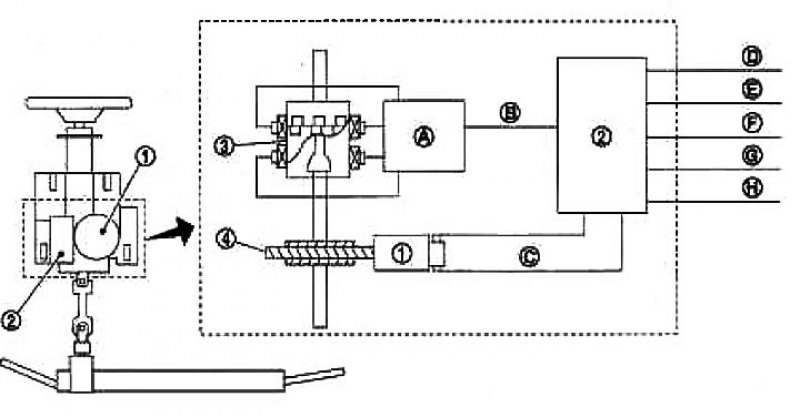

Расположение компонентов

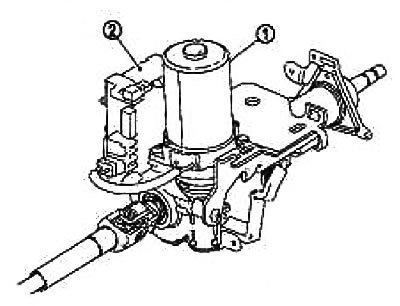

1. Электродвигатель

2. Блок управления EPS

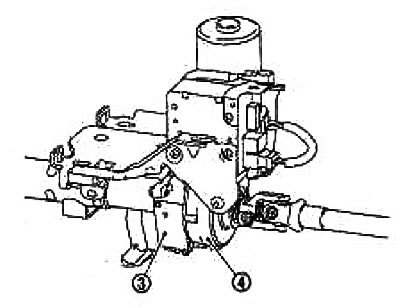

3. Датчик крутящего момента (встроен)
4. Редуктор (встроен)

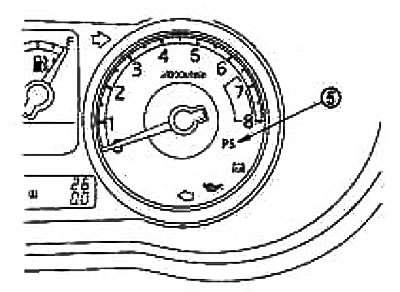

5. Контрольная лампа EPS
А. Обработка сигнала датчиком
В. Сигнал датчика
С. Сигнал усиления крутящего момента (привод электродвигателя)
D. Питание системы зажигания
E. Линия связи CAN (Н)
F. Линия связи CAN (L)
G. Источник питания
H. Масса
