Общая информация
В данной главе приводится описание наиболее типичных и важных процедур обслуживания и ремонта двигателей, за исключением, требующих специальных навыков и инструментов, таких как процедуры капитального ремонта двигателя – эти работы следует поручить специалистам автосервиса.
Рассматриваемые автомобили комплектуются 4-цилиндровыми бензиновыми двигателями объемом 1.0, 1.2 или 1.4 л. Двигатели имеют конструкцию DOHC (с расположенными в верхней части двумя распределительными валами и с двумя клапанами на цилиндр).
Но поршне находятся 2 компрессионных и одно маслосъемное кольцо.
Коленчатый вал расположен в пяти коренных подшипниках.
Головка цилиндров закреплена на блоке болтами.
Два распределительных вала размещены в головке цилиндров и приводят клапаны через коромысла, закрепленные на толкателях с гидрокомпенсаторами клапанных зазоров. Коромысла передают движение на клапаны через ролики с игольчатыми подшипниками. Привод распределительных валов осуществляется от коленчатого вала через цепь.
Масляный насос находится в передней крышке блока цилиндров и приводится напрямую от коленчатого вала.

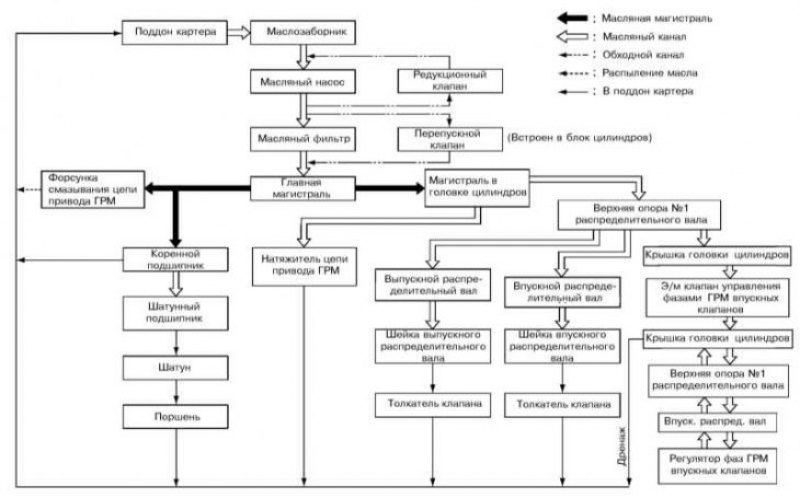

Компоненты и схема системы смазки двигателя
Подготовительные операции
Перед проведением каких-либо процедур обслуживания двигателя произведите чистку двигательного отсека и наружных поверхностей силового агрегата с применением специального растворителя. Такая обработка позволит избежать попадания грязи внутрь двигателя.
В случае необходимости, определяемой характером предстоящей работы, можно снять капот с целью обеспечения свободы доступа к подлежащим обслуживанию компонентам (см. Главу Кузов). Во избежание случайного повреждения лакокрасочного покрытия прикрывайте крылья автомобиля специальными чехлами или старыми одеялами.
Чрезмерный расход двигательного масла можно считать сигналом о необходимости проведения проверки состояния поршневых колец, маслоотражательных колпачков и/или направляющих втулок клапанов. Естественно, прежде всего, следует удостовериться, что потери масла не связаны с развитием его внешних утечек. Проверьте компрессию в цилиндрах (см. Раздел Проверка компрессионного давления), чтобы определить общее состояние двигателя.
Потеря развиваемой мощности, нарушение стабильности оборотов, чрезмерный шум клапанного механизма и повышенный расход топлива обычно являются достаточно характерными признаками необходимости выполнения капитального ремонта двигателя, в особенности, когда все эти факторы проявляются одновременно. Если выполнение полного спектра настроек не поможет в устранении проблем, единственным выходом из положения будет проведение общих механических работ по восстановлению двигателя.
Капитальный ремонт силового агрегата подразумевает восстановление всех его рабочих параметров до уровня, характерного для нового двигателя. В ходе капитального ремонта в обязательном порядке производится замена поршневых колец и реставрация зеркал цилиндров (проточка и/или хонингование). Обычно выполняется замена коренных и шатунных подшипников коленчатого вала, в случае необходимости может быть произведена проточка и восстановление его шеек. В обязательном порядке выполняется обслуживание клапанов, состояние которых на момент возникновения необходимости в выполнении капитального ремонта двигателя почти наверняка оставляет желать лучшего. Параллельно с проведением общего ремонта силового агрегата обычно производится также восстановительный ремонт стартера и генератора.
Такие критичные компоненты системы охлаждения, как шланги, приводные ремни и термостат при проведении капитального ремонта двигателя должны в обязательном порядке заменяться новыми. Кроме того, следует внимательно проверить состояние радиатора (см. Главы Настройки и текущее обслуживание автомобиля и Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха). В случае выявления признаков развития утечек или нарушения проходимости радиатор следует заменить. Не забудьте также проверить состояние масляного насоса.
Капитальный ремонт двигателя не требует от исполнителя высокой профессиональной подготовки, однако отнимает достаточно много времени. Следует спланировать отказ от пользования автомобилем на срок не менее двух недель, в особенности при необходимости обращения за помощью в механическую мастерскую с целью выполнения отдельных восстановительных работ.
Большая часть работ может быть выполнена с применением обычного набора слесарного инструмента, однако некоторые из проверок по определению пригодности отдельных компонентов к дальнейшему использованию требуют применения прецизионного измерительного оборудования. В сомнительных ситуациях обращайтесь за помощью к специалистам СТО.
Не забывайте, что решающим фактором в вопросе о целесообразности выполнения капитального ремонта двигателя является состояние блока его цилиндров. Часто дешевле и надежнее оказывается заменить изношенный двигатель восстановленным.
В заключение можно заметить, что все усилия по выполнению восстановительного ремонта изношенных компонентов окажутся потраченными впустую при небрежном отношении к требованию соблюдения чистоты при сборке агрегата.
