Электрическая принципиальная схема (Nissan Almera 1 «N15»)

  • Главная
  • Ниссан
  • Альмера
  • N15 (1995-2000)
  • Двигатель и системы
  • Система управления (дизель)
  • Электрическая принципиальная схема
0
Оглавление: Двигатель CD20 ↓ Двигатель CD20E ↓

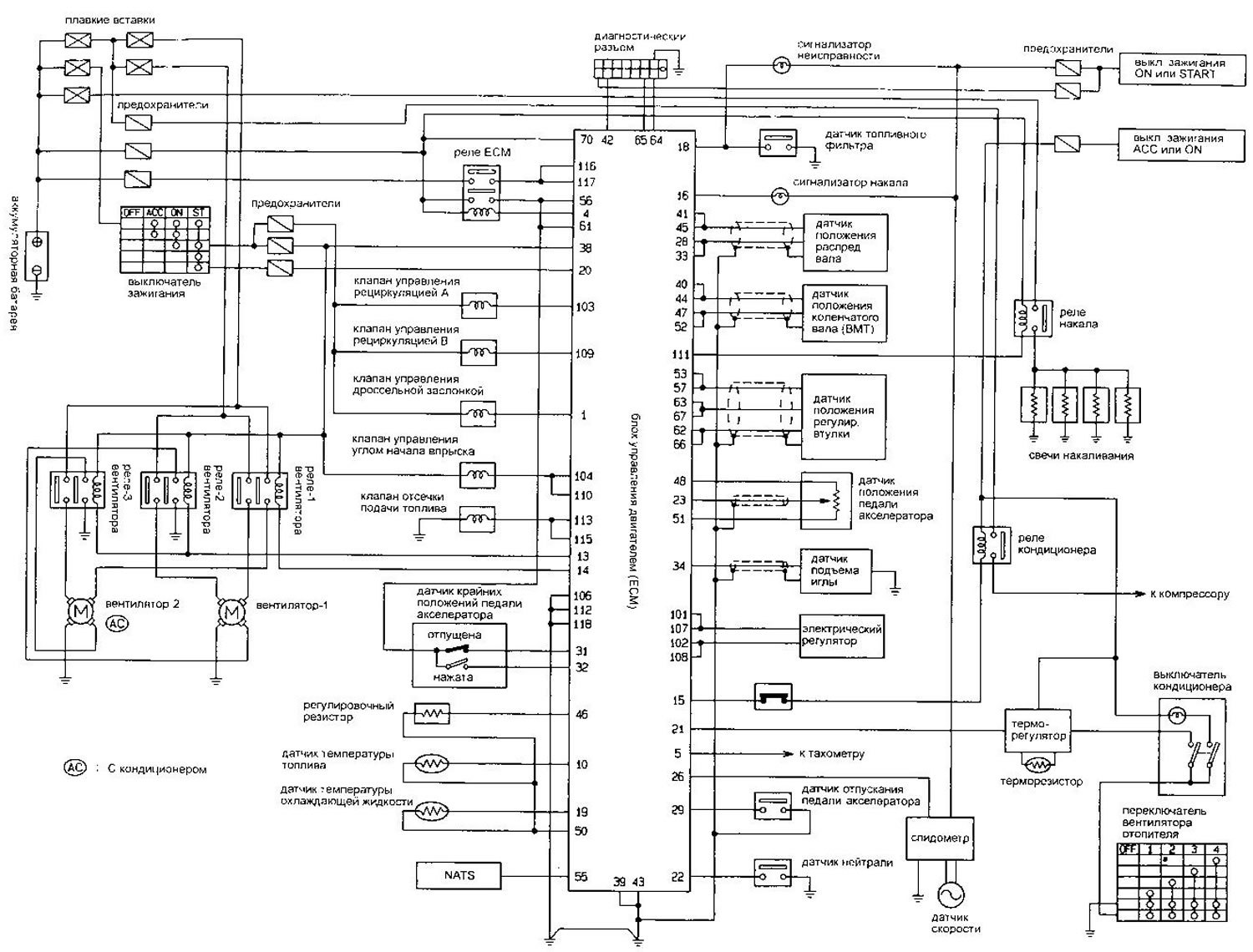

Двигатель CD20



Электрическая принципиальная схема
Открыть большую картинку в новой вкладке »


Двигатель CD20E



Электрическая принципиальная схема
Открыть большую картинку в новой вкладке »


Источник расположен на сайте AutoInstruction.ru
Статья проверена экспертом: Константин Лебедев
