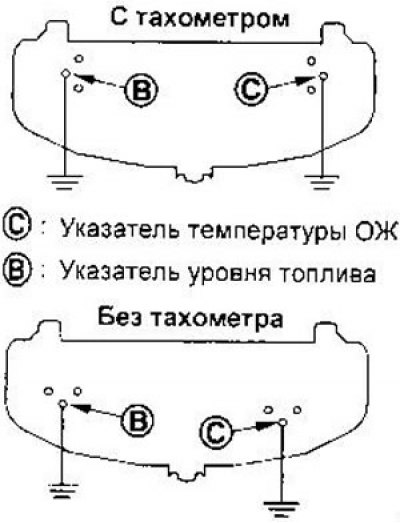

Указатели уровня топлива и температуры охлаждающей жидкости. Включите зажигание, затем соедините с массой контакты В и С не дольше, чем на 10 сек. Стрелки указателей должны плавно отклониться на всю шкалу.
Тахометр. Проверьте поступление сигналов с ЕСМ (контакты 17 и 18). При увеличении частоты вращения двигателя напряжение также должно увеличиваться.
Датчик скорости. Выньте датчик скорости из коробки передач и измерьте напряжение на его выводах, быстро вращая шестерню. Переменное напряжение должно быть около 0,5 В. Сопротивление датчика должно составлять около 250 Ом.
Датчик уровня топлива. Снятие датчика описано в главе «Система питания». Проверьте сопротивление между контактами G и Е в трех положениях поплавка.
- Full (36 мм) — около 4-6 Ом
- 1/2 (86 мм) — 27-35 Ом
- Empty (131 мм) — 78-85 Ом

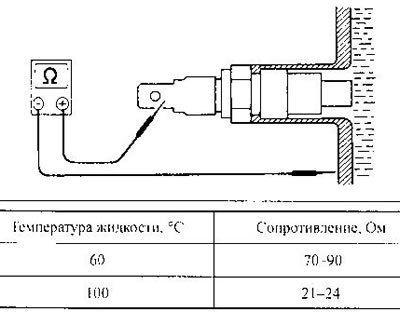

Датчик указателя температуры охлаждающей жидкости. Проверьте сопротивление между выводом датчика и массой.
