Наружное освещение
Замена ламп в противотуманных фарах
Замена ламп выполняется аналогично основным фарам. Учитывайте все указания, приведенные в разделе «Фары».
Регулировка противотуманных фар
Перед регулировкой проверьте давление в шинах и при необходимости доведите его до нормального. Автомобиль должен стоять на ровной поверхности и быть полностью снаряжен. На месте водителя должен находиться человек или эквивалентный груз.

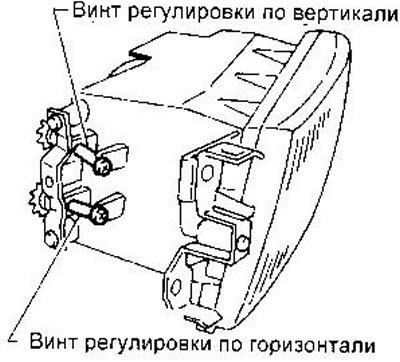

Регулировка выполняется вращением винтов, показанных на рисунке.
Проверка прерывателя указателей поворота и аварийной сигнализации
Перед проверкой убедитесь, что лампы исправны и имеют соответствующую мощность.

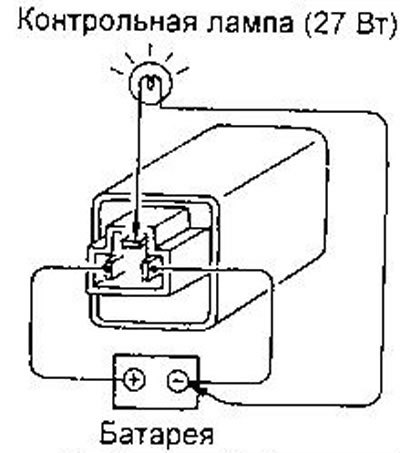

Присоедините аккумуляторную батарею и контрольную лампу, как показано на рисунке. Лампа должна мигать при подаче напряжения на схему.
Используемые лампы
Мощность ламп, Вт:
- Передние указатели поворота — 21
- Габаритные фонари — 5
- Противотуманные фары — 55
- Боковые указатели поворота — 5
- Задние комбинированные фонари:
- Указатели поворота — 21
- Стоп-сигналы/габаритные фонари — 21/5
- Габаритные фонари — 5
- Фонари заднего хода — 21
- Задние противотуманные фонари — 21
- Фонари освещения номерного знака — 5
- Дополнительные стоп-сигналы:
- Лампы накаливания (седан) — 5 (x 6)
- Лампы накаливания (хэтчбек) — 21
- Светодиодного типа — 4,6
- Плафон освещения салона — 10
- Плафон индивидуального освещения — 10
- Фонарь освещения багажника — 3,4
(Текст предоставил этот ресурс: «Autoinstruction»)
Внутреннее освещение
Используемые лампы
Мощность ламп, Вт:
