Снятие
1. Снимите головку блока цилиндров и масляный насос.
2. Открутите болты крепления шатунных крышек 1 (см.рис.5.29). Пометьте шатунные вкладыши и крышки 1 каждого цилиндра. Не смешивайте верхние вкладыши.

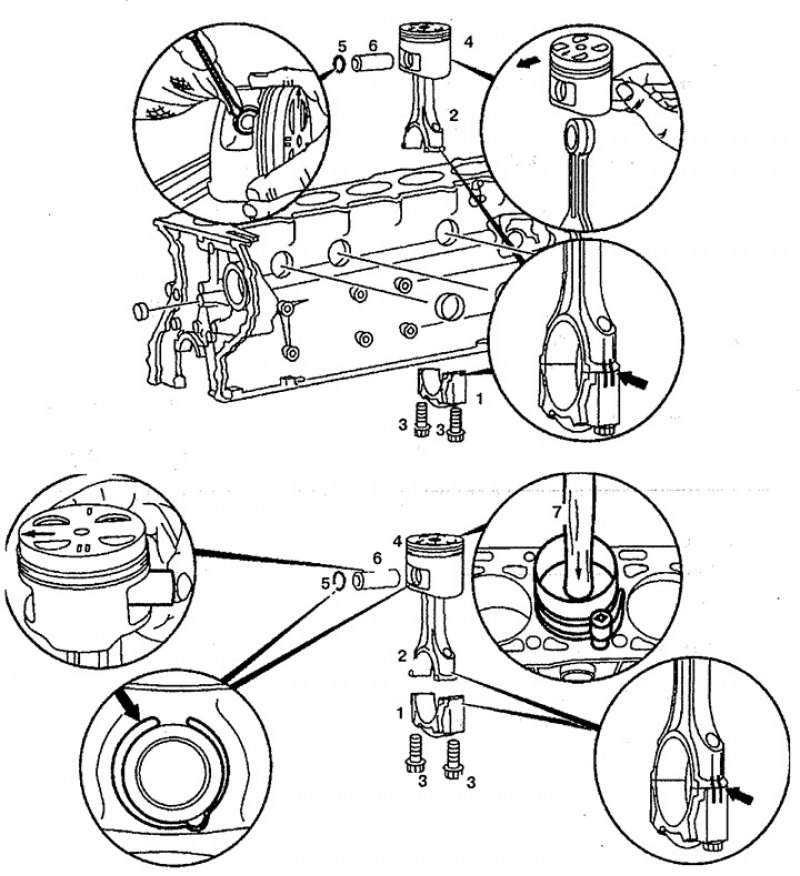

Рис. 5.29. Поршни: 1. Шатунная крышка, 2. Шатун, 3. Болт, 4. Поршень, 5. Стопорное кольцо, 6. Поршневой палец.
3. Извлеките шатуны 2 вверх вместе с поршнями 4. Если стрелку направления движения на поршне нельзя распознать, нанесите ее снова.
4. Снимите стопорное кольцо 5 поршневого пальца 6. Не повредите поршень 4.
5. Выпрессуйте поршневой палец 6.
6. Проверьте шатуны 2 на отсутствие перекоса отверстий и пазов.
Установка
7. Смажьте поршень и шатун.
8. Установите поршень 4 на шатун 2 в направлении стрелки направления движения (в противоположном направлении потока мощности).
9. Вставьте стопорное кольцо 5 поршневого пальца 6 в паз в поршне 4.
10. Установите натяжную ленту 7 для поршневых колец и натяните ее. Замок поршневых колец: 120°.
11. Установите поршень 4.
12. Проверьте и, при необходимости, замените болты 3 крепления шатунных крышек.
13. Вставьте вкладыши в крышку 1 шатуна и в шатун 2. Вкладыши с масляным каналом должны быть установлены в шатун 2, в противном случае вкладыши не будут смазываться. Противоскручивающие фиксаторы вкладышей должны быть установлены в канавки шатунов 2 и шатунных крышек 1.
14. Закрутите болты крепления шатунных крышек 1. Крышка шатуна 1 и шатун 2 имеют метки (стрелки).
15. Вращая коленчатый вал, проверьте зазоры.
16. Установите масляный насос.
17. Измерьте выступание поршня. Оно должно составлять 0,38-0,62 мм. Устанавливайте прокладку головки блока цилиндров нормальной или заменяемой толщины.
18. Установите головку блока цилиндров.
