Снятие
1. Снимите смешивающую камеру с клапаном рециркуляции отработавших газов 9 с впускного коллектора 8 (см.рис.5.8).

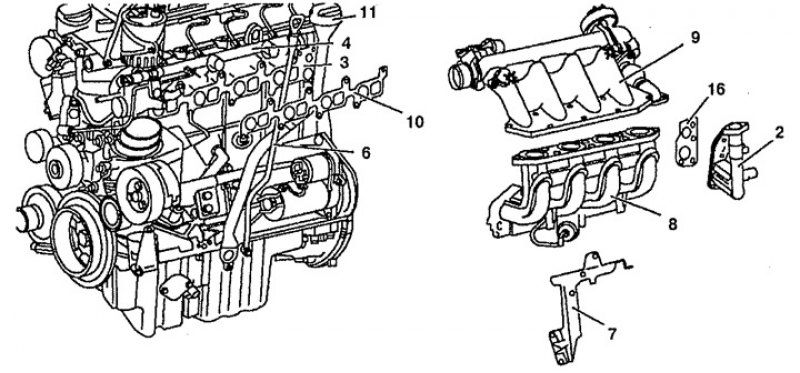

Рис. 5.8. Впускной коллектор: 2. Модуль охлаждения системы рециркуляции отработавших газов, 3. Головка блока цилиндров, 4. Распределитель топлива, 6. Направляющая труба указателя уровня масла, 7. Кронштейн, 8. Впускной коллектор, 9. Смешивающая камера с клапаном рециркуляции отработавших газов, 10, 16. Прокладка, 11. Маслозапивная горловина.
2. Слейте охлаждающую жидкость, снимите переднюю поперечную балку, решетку радиатора и отсоедините воздуховод с нижней части воздушного фильтра.
3. Открутите болт крепления топливопроводов к модулю охлаждения системы рециркуляции отработавших газов 2.
4. Открутите болты крепления модуля охлаждения 2 системы рециркуляции отработавших газов к головке блока -цилиндров 3.
5. Открутите банджо-болты крепления сливного трубопровода к распределителю топлива 4. Замените прокладку.
6. Открутите болт крепления направляющей трубы указателя уровня масла 6 к кронштейну 7.
7. Открутите болт крепления маслозаливной горловины 11 к кронштейну 7.
8. Открутите болт крепления кронштейна 7 к впускному коллектору 8.
9. Открутите болты крепления кронштейна 7 сверху и снизу.
10. Открутите болты крепления кронштейна 7 к блоку цилиндров.
11. Отцепите и отсоедините топливопроводы от впускного коллектора 8.
12. Открутите болты крепления впускного коллектора 8 к головке блока цилиндров 3.
13. Снимите впускной коллектор 8. Протрите уплотнительные поверхности.
Установка
14. Установка производится в порядке, обратном снятию. Замените прокладки 10 и 16.
