Крышка цепи ГРМ — снятие и установка (Mercedes V-Class W638)

Снятие

1. Отсоедините отрицательный провод от батареи.

2. Слейте охлаждающую жидкость и масло двигателя.

3. Снимите крышку головки блока цилиндров 1 (см.рис.5.12 а).

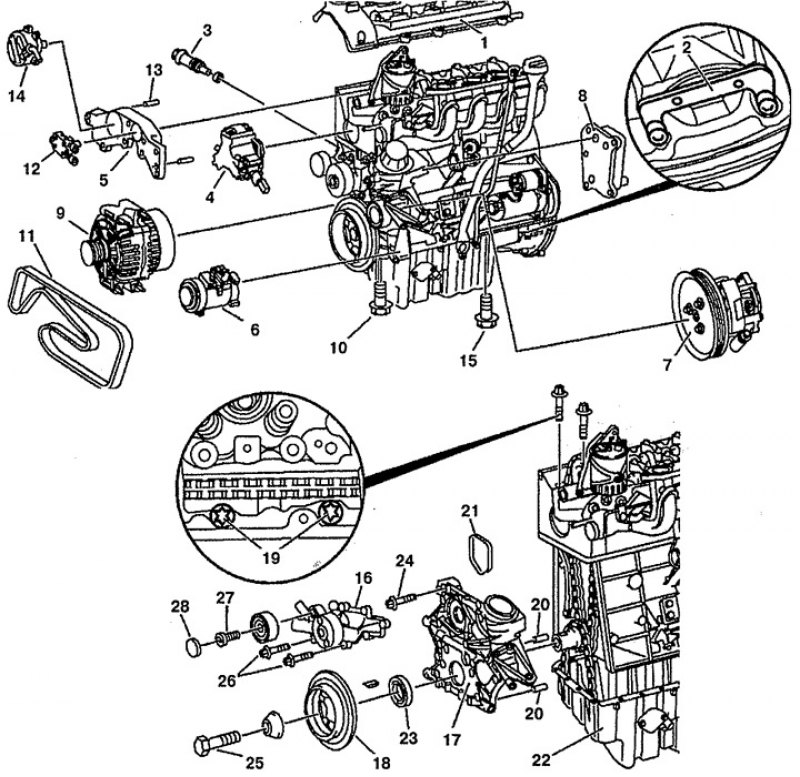

Рис. 5.12а. Крышка цепи ГРМ: 1. Крышка головки блока цилиндров, 2. Фиксатор, 3. Натяжитель цепи, 4. Топливный насос высокого давления, 5. Передняя крышка головки блока цилиндров, 6. Компрессор кондиционера, 7. Насос усилителя рулевого управления, 8. Масляный радиатор, 9. Генератор, 10, 15, 19, 24, 25, 26, 27. Болты, 11. Ремень привода генератора, 12. Топливный насос, 13, 20. Направляющие втулки, 14. Вакуумный насос, 16. Насос системы охлаждения, 17. Крышка цепи ГРМ, 18. канавочный шкив коленчатого вала, 21. Прокладка, 22. Поддон, 23. Сальник коленчатого вала, 28. Пробка.

4. Установите поршень первого цилиндра в ВМТ.

5. Заблокируйте маховик фиксатором 2.

6. Снимите натяжитель цепи ГРМ 3.

7. Снимите топливный насос 4.

8. Снимите переднюю крышку 5 головки блока цилиндров.

Статья перепечатана с ресурса [AutoInstruction.ru]

9. Открутите болт крепления трубок системы, кондиционирования от кронштейна на поддоне 22 (только на автомобилях с кондиционером).

10. Открутите болты крепления компрессора кондиционера 6. Закрепите компрессор 6 сбоку в нижней части моторного отсека.

11. Открутите болты крепления насоса усилителя рулевого управления 7.

12. Снимите насос 16 системы охлаждения.

13. Открутите болты крепления генератора 9 к крышке цепи ГРМ 17.

14. Снимите канавочный шкив коленчатого вала 18.

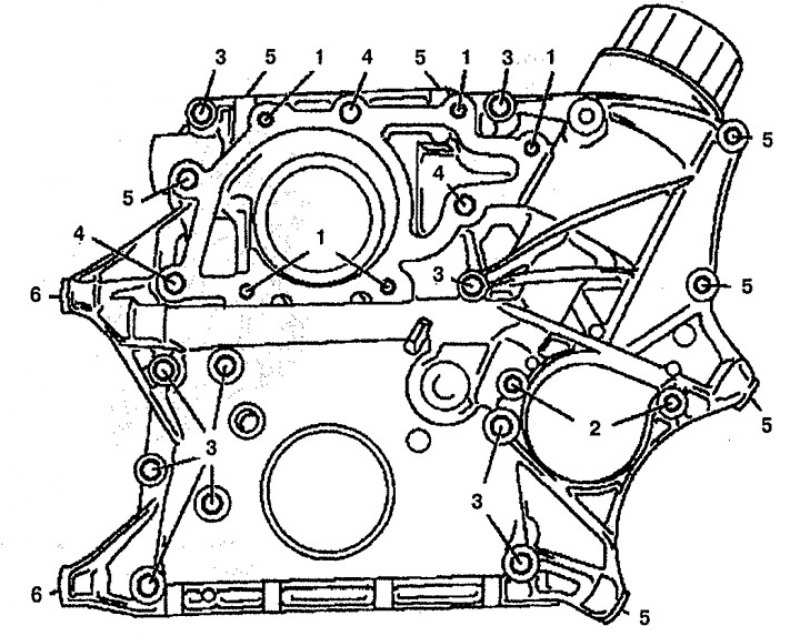

15. Открутите болты 10 крепления крышки цепи ГРМ 17 к поддону. Ослабьте остальные болты крепления поддона.

16. Открутите болты крепления крышки цепи ГРМ 17 к головке блока цилиндров.

17. Снимите крышку цепи ГРМ 17.

18. Снимите натяжное устройство ремня привода генератора (только если крышка цепи ГРМ заменяется).

19. Снимите масляный фильтр (только если крышка цепи ГРМ заменяется).

20. Снимите масляный радиатор (только если крышка цепи ГРМ заменяется).
