Снятие
1. Выключите зажигание.
2. Снимите вакуумный насос.
3. Отсоедините разъем проводки от отсечного клапана Y73 (см.рис. 5.59).

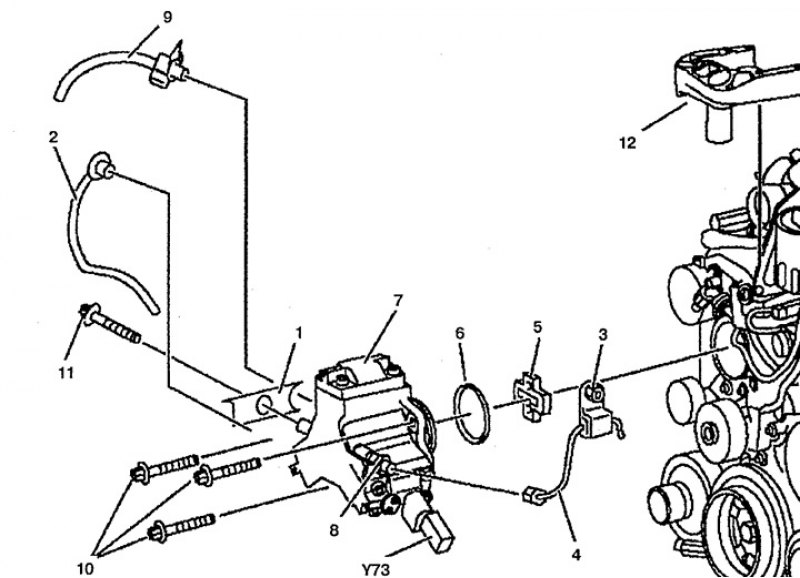

Рис. 5.59. Топливный насос высокого давления: 1, 3. Кронштейн, 2. Сливной топливопровод, 4, 9. Нагнетающий топливопровод, 5. Ведущая деталь, 6. Сальник, 7. Топливный насос высокого давления, 8. Крепление нагнетающего топливопровода, 10, 11. Болты, 12. Правый верхний кронштейн двигателя, Y73. Топливный отсечной клапан.
4. Отсоедините нагнетающую трубку 4 от топливного насоса высокого давления 7.
5. Снимите кронштейн 1 крепления топливного насоса высокого давления 7. Не отсоединяйте крепление 8 нагнетающего трубопровода.
6. Отсоедините сливной 2 и нагнетающий 9 топливопроводы от топливного насоса высокого давления 7. Замените уплотнительное кольцо.
7. Отцепите сливной 2 топливопровод и электропроводку ниже топливного насоса высокого давления 7.
8. Открутите болты 10 крепления топливного насоса высокого давления 7.
9. Снимите топливный насос высокого давления 7.
Установка
10. Установка производится в порядке, обратном снятию. Замените уплотнение 6. Протрите уплотнительные поверхности.
