Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите форсунки Y20-Y23 (см.рис.5.58).

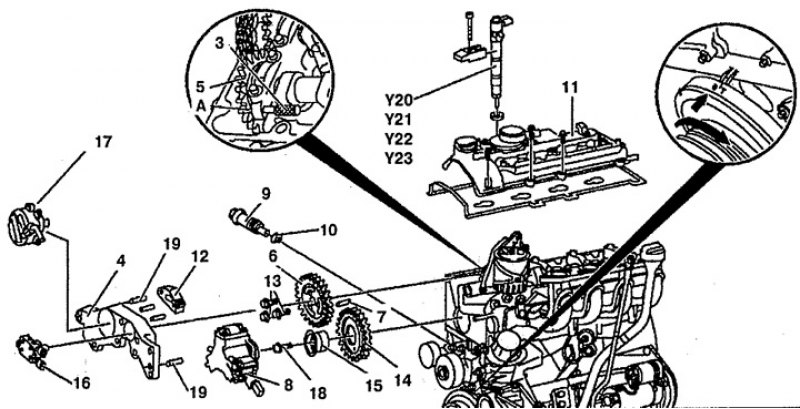

Рис. 5.58. Промежуточная шестерня топливного насоса высокого давления: 1. Выпускной распределительный вал, 2. Впускной распределительный вал, 3. Блокировочный палец, 4. Передняя крышка головки блока цилиндров, 5. Шкив впускного распределительного вала, 6. Шкив выпускного распределительного вала, 7, 19. Направляющий палец, 8. Топливный насос высокого давления, 9. Натяжитель цепи, 10. Уплотнение, 11. Крышка головки блока цилиндров, 12. Скользящий рычаг, 13, 18. Болт, 14. Промежуточная шестерня топливного насоса высокого давления, 15. Гильза, 16. Топливный насос, 17. Вакуумный насос, Y20-Y23. Форсунки.
3. Снимите крышку головки блока цилиндров 1.
4. Установите поршень первого цилиндра в положение ВМТ.
5. Заблокируйте маховик фиксатором.
6. Заблокируйте впускной распределительный вал 2.
(Оригинал расположен на ресурсе: AutoInstruction)
7. Снимите натяжитель цепи ГРМ 9.
8. Снимите переднюю крышку головки блока цилиндров 4.
9. Снимите скользящий рычаг в головке блока цилиндров 12.
10. Снимите топливный насос высокого давления 8.
11. Пометьте взаимное положение шкива 6 выпускного распределительного вала и цепи ГРМ.
12. Открутите и снимите шкив 6 выпускного распределительного вала.
13. Открутите болты крепления гильзы 15 промежуточной шестерни топливного насоса высокого давления 14 и снимите их вместе.
Установка
14. Установка производится в порядке, обратном снятию. Замените уплотнение. Замените болты 13 крепления шкива выпускного распределительного вала.
