Снятие
1. Снимите хомут 1 крепления задней части выпускной системы 2 к передней части 3 (см. рис.3.11).

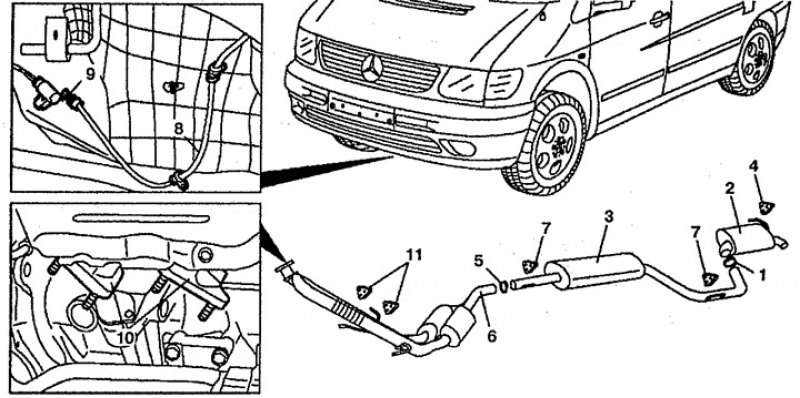

Рис. 3.11. Система выпуска отработавших газов: 1, 5. Хомуты, 2. Задняя часть выпускной системы, 3. Передняя часть выпускной системы, 4, 7, 11. Сайлентблоки, 6. Катализатор, 8. Провод датчика кислорода, 9. Разъем датчика кислорода, 10. Выпускной коллектор.
2. Снимите сайлентблок 4 задней части выпускной системы 2.
3. Снимите заднюю часть выпускной системы 2.
4. Снимите хомут 5 крепления передней части выпускной системы 3 от катализатора 6.
5. Снимите сайлентблок 4 передней части выпускной системы 2.
6. Снимите переднюю часть выпускной системы 3.
7. Снимите хомуты крепления проводки 8 датчика кислорода.
8. Отсоедините разъем 9 отдатчика кислорода.
9. Открутите гайки крепления выпускного коллектора 10.
10. Снимите сайлентблок 11 катализатора 6.
11. Снимите катализатор 6.
Установка
12. Установка производится в порядке, обратном снятию.
