Снятие
1. Снимите двигатель вместе с подрамником.
2. Слейте жидкость с рулевого механизма.
3. Отсоедините от датчика давления хладагента В61 (см. рис.3.4).

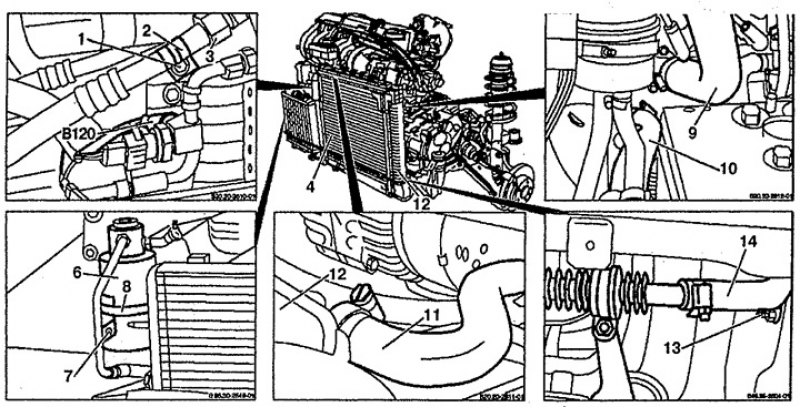

Рис. 3.4. Снятие двигателя с трансмиссией: 1, 7. Болт, 2, 8. Хомут, 3, 5. Трубка системы кондиционирования, 4. Конденсатор, 6. Ресивер, 9, 10, 11. Патрубки системы охлаждения, 12. Радиатор системы охлаждения, 13. Гайка, 14. Трубка рулевого управления. В61. Датчик давления хладагента.
4. Открутите болт 1 крепления хомута 2 трубки системы кондиционирования 3.
5. Открутите трубку системы кондиционирования 3 от конденсатора 4.
6. Открутите трубку системы кондиционирования 3 от ресивера 6.
7. Открутите болт 7.
8. Ослабьте хомут 8 и снимите ресивер 6.
9. Отсоедините патрубки системы охлаждения 9 и 10 от термостата.
10. Отсоедините патрубок системы охлаждения 11 от радиатора 12.
11. Открутите гайку 13 хомута крепления трубки 14 рулевого механизма от подрамника 24.
12. Отсоедините разъем вентилятора А80m44.1 от радиатора 12 АКПП (см. рис.3.5).

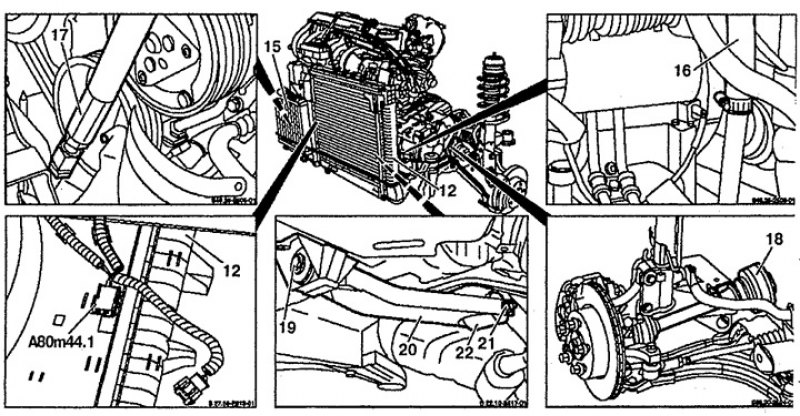

Рис. 3.5. Снятие двигателя с трансмиссией: 12. Радиатор, 15. Радиатор АКПП, 16, 17. Трубки рулевого управления, 18. Полуось, 19. Болт, 20. Задний кронштейн крепления двигателя, 21. Гайка, 22. Резиновая опора. А80m44.1. Разъем вентилятора радиатора АКПП.
13. Снимите радиатор АКПП 15 с радиатора 12 системы охлаждения.
14. Снимите радиатор 12 вместе с конденсатором 4.
15. Отсоедините радиатор АКПП 12 с двигателя.
16. Снимите ресивер 6 с двигателя.
17. Отсоедините трубки 16, 17 рулевого управления.
18. Открутите болты крепления полуосей привода 18 с обеих сторон.
19. Открутите болт 19 крепления задней части двигателя 20 к АКПП.
20. Ослабьте гайку 21 резиновой опоры 22.
21. Присоедините к двигателю цепь 23 и поднимите с подрамника 24 (см. рис.3.6).

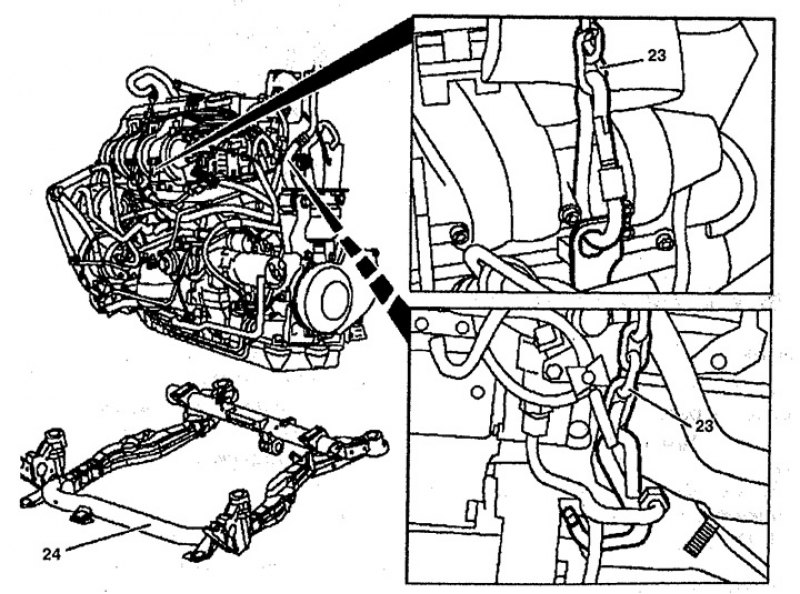

Рис. 3.6. Снятие двигателя с трансмиссией: 23. Цепь, 24. Подрамник.
Установка
22. Установка производится в порядке, обратном снятию.
