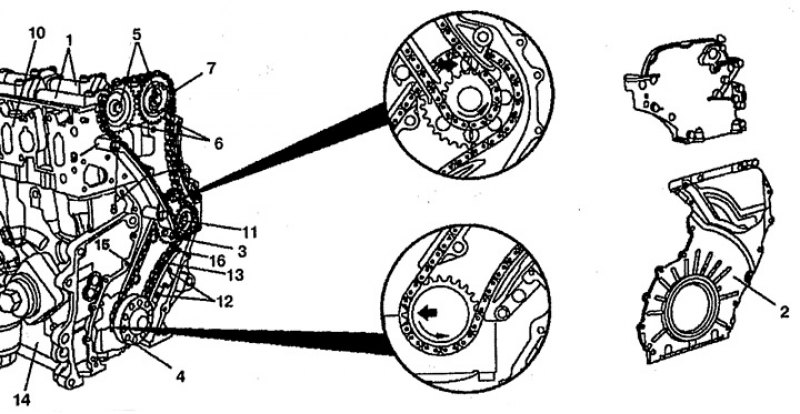

Рис. 3.18. Замена цепи привода: 1. Распределительные валы, 2. Нижняя крышка ГРМ, 3. Шкив промежуточного вала, 4. Зубчатый шкив коленчатого вала, 5, 8, 11, 12. Болт, 6. Шкивы распределительных валов, 7. Верхняя цепь, 9, 15. Направляющий рычаг, 10. Головка блока цилиндров, 13. Натяжной рычаг, 14. Блок цилиндров, 16. Нижняя цепь.
2. Установите распределительные валы 1 в основное положение.
3. Открутите болты 5 крепления шкивов 6 распределительных валов.
4. Снимите шкивы 6 распределительных валов.
5. Пометьте направление вращения верхней цепи 7 и снимите ее.
6. Открутите болты 8 крепления направляющего рычага 9 и снимите его.
7. Открутите болт 11 крепления шкива 3 промежуточного вала.
8. Открутите болты 12 крепления натяжного рычага 13 и снимите его. Отцепите натяжной рычаг 13, вставив в отверстие отвертку.
9. Снимите шкив 3 промежуточного вала.
10. Пометьте направление вращения нижней цепи. Снимите нижнюю цепь 16 с направляющим рычагом 15. Направляющий рычаг 15 снимается без ослабления болтов.
Установка
11. Установка производится в порядке, обратном снятию.
