Насос усилителя рулевого управления (на автомобилях с двигателями 111.948 и 601.970)
Снятие
1. Слейте жидкость из бачка насоса усилителя рулевого управления 4 (см.рис.8.6а, б).

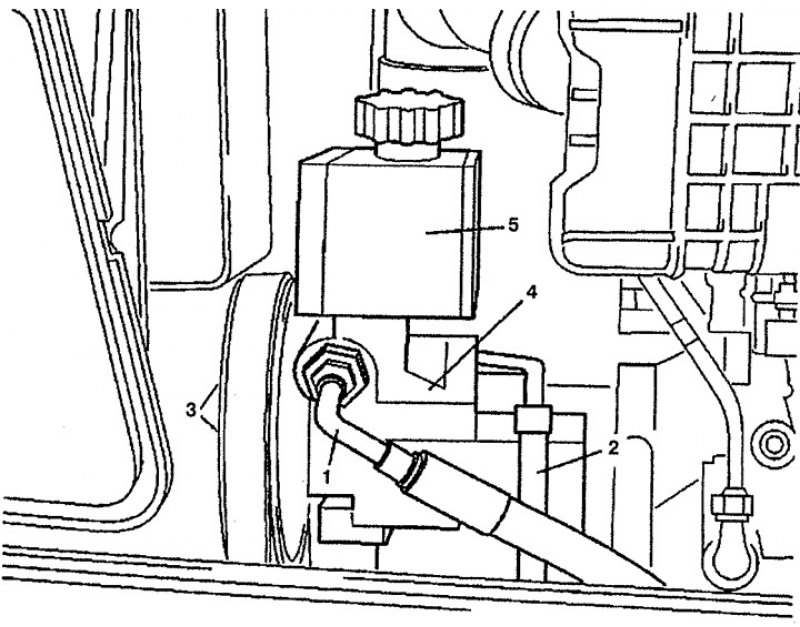

Рис. 8.6а. Насос усилителя рулевого управления (на автомобилях с двигателем 111.948): 1. Нагнетающая трубка, 2. Сливная трубка, 3. Шкив насоса усилителя рулевого управления, 4. Насос усилителя рулевого управления, 5. Бачок.

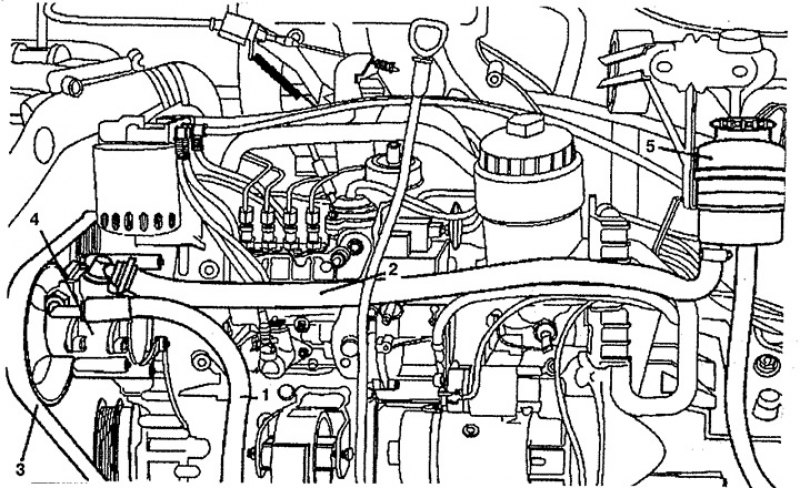

Рис. 8.6б. Насос усилителя рулевого управления (на автомобилях с двигателем 601.970): 1. Нагнетающая трубка, 2. Сливная трубка, 3. Шкив насоса усилителя рулевого управления, 4. Насос усилителя рулевого управления, 5. Бачок.
2. Снимите решетку радиатора и трубку высокого давления 1. На автомобилях с двигателем 601.970 снимите трубку между интеркулером и впускным воздуховодом.
3. Снимите сливную трубку 2.
4. Ослабьте болты крепления шкива 3. На автомобилях с двигателями 111.948 снимите впускной воздуховод.
5. Снимите ремень привода генератора.
6. Снимите шкив насоса усилителя рулевого управления 3.
7. Снимите насос усилителя рулевого управления 4 и слейте с него жидкость.
Установка
8. Установка производится в порядке, обратном снятию.
Материал скопирован с онлайн-ресурса: www.AutoInstruction.ru
Насос усилителя рулевого управления (на автомобилях с двигателем 104.900)
Снятие
1. Снимите бампер 1 (см.рис. 8.6в).

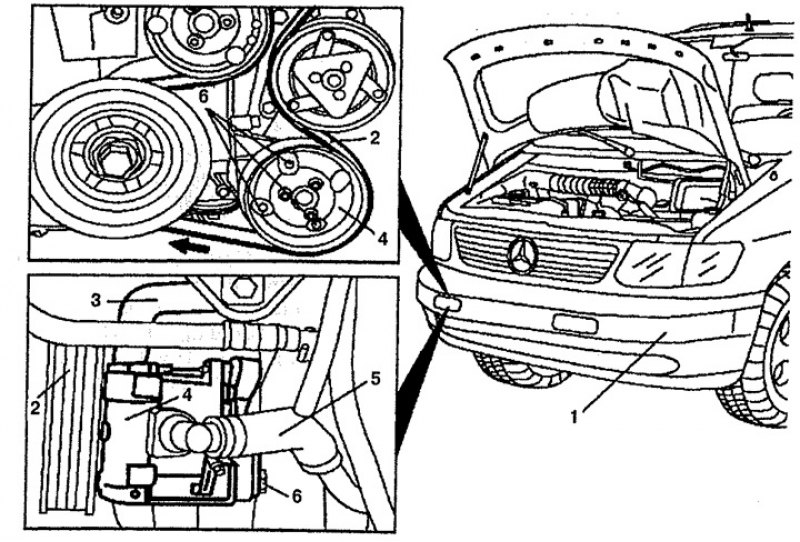

Рис. 8.6в. Насос усилителя рулевого управления (на автомобилях с двигателем 104.900): 1. Бампер, 2. Ремень привода генератора, 3. Нагнетающая трубка, 4. Насос усилителя рулевого управления, 5. Сливная трубка, 6. Болт.
2. Снимите ремень привода генератора 2.
3. Слейте жидкость из системы.
4. Открутите болт 3 крепления нагнетающей трубки к кронштейну.
5. Открутите болты 3 крепления нагнетающей трубки к насосу усилителя рулевого управления 4.
6. Открутите болты 6 крепления насоса усилителя рулевого управления 4 к кронштейну.
7. Открутите сливную трубку 5 от насоса усилителя рулевого управления 4.
8. Снимите насос усилителя рулевого управления 4.
Установка
9. Установка производится в порядке, обратном снятию.
