Автомобили с двигателем 104.900
Снятие
1. Ослабьте гайку крепления ступицы 14 (см.рис.7.6).

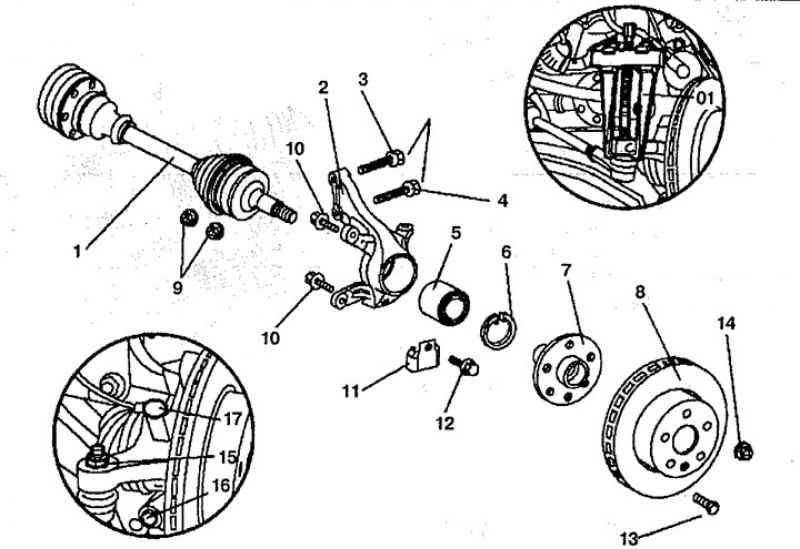

Рис. 7.6. Поворотный кулак: 1. Ведущий вал, 2. Поворотный кулак, 3. Эксцентриковый болт, 4, 16. Фиксирующий болт, 5. Подшипник, 6. Блокировочный палец, 7. Ступица, 8. Тормозной диск, 9, 15. Гайка, 10. Болт крепления тормозного суппорта, 11. Теплозащитный щиток, 12, 13. Болт, 14. Гайка крепления ступицы, 17. Датчик ABS, 01. Съемник.
2. Снимите колесо.
3. Открутите датчик ABS 17 с поворотного кулака.
4. Снимите тормозной диск 8.
5. Открутите гайку 15 крепления шаровой опоры поперечной рулевой тяги и отсоедините ее от поворотного кулака 2. Замените гайку 15.
6. Открутите болт 16 крепления нижнего рычага к поворотному кулаку 2.
7. Открутите эксцентриковые болты 3 и 4.
8. Отсоедините полуось 1 от поворотного кулака 2.
9. Открутите теплозащитный щиток 11.
10. Снимите поворотный кулак 2 со шкворня. Протрите все компоненты снаружи.
Установка
11. Установка производится в порядке, обратном снятию. Затяните болты 3 и 4 и проверьте развал колес.
