Автомобили с двигателями 111.948 и 601.970
Снятие
1. Отсоедините правую полуось 9 от центрального ведущего вала (см.рис.7.8).
Рис. 7.8. Центральный ведущий вал с подшипником (автомобили с двигателями 111.948 и 601.970): 1. Центральный ведущий вал, 2. Подшипник, 3. Резиновое кольцо (МКПП), 4. Блокировочное кольцо, 5. Уплотнительное кольцо (только на АКПП), 6. Пружинный палец, 8. Опорный суппорт, 9. Полуось.
Рис. 7.9. Центральный ведущий вал с подшипником (автомобили с двигателями 611.980): 1. Центральный ведущий вал, 2. Крышка подшипника, 3. Кронштейн, 4. Болт, 5. Пластическое защитное кольцо, 6. Подшипник, 7. Стопорное кольцо, 9. Полуось.
2. Снимите тормозной суппорт. Не отсоединяйте тормозные трубки, но закрепите их так, чтобы они не мешали работе.
3. Открутите гайки крепления стабилизатора поперечной устойчивости и снимите его.
4. Извлеките центральный ведущий вал 1.
5. Снимите пружинные пальцы 6 с центрального ведущего вала 1.
6. Выпрессуйте резиновое кольцо 3.
7. Снимите центральный ведущий вал 1. Поверните рулевое колесо вправо до упора так, чтобы можно было снять ведущий вал.
8. Снимите шарикоподшипник 2 (только если ведущий вал или подшипник будут меняться).
Установка
9. Установите шарикоподшипник 2 ведущего вала.
10. Установите ведущий вал 1 в опорный суппорт 8.
11. Установите резиновое кольцо 3.
12. Установите блокировочное кольцо 4 на ведущий вал 1.
13. Установите ведущий вал 1. Блокировочное кольцо 4 должно расположиться в корпусе коробки передач.
14. Затяните гайки крепления стабилизатора поперечной устойчивости. Замените самоконтрящиеся гайки.
15. Установите тормозной суппорт.
16. Присоедините правую полуось 9 к ведущему валу 1.
17. Залейте масло в коробку передач.
Автомобили с двигателями 104.900
[Статья перепечатана с ресурса: Autoinstruction]
Снятие
25. Открутите болты 6 крепления полуоси 2 к центральному ведущему валу 4 (см.рис.7.10).

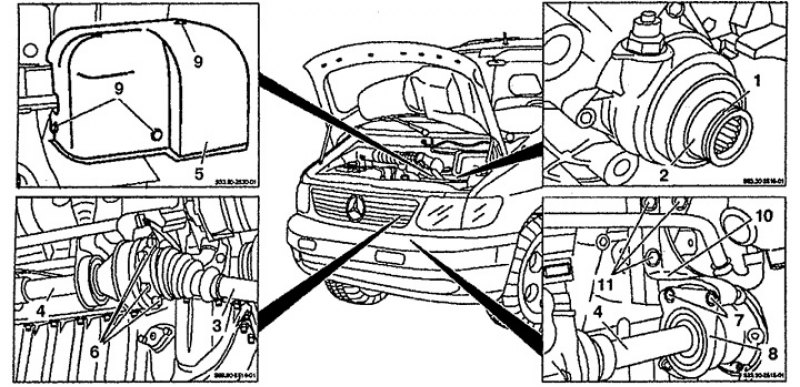

Рис. 7.10. Центральный ведущий вал с подшипником (автомобили с двигателями 104.900): 1. Уплотнительное кольцо, 2. Выходной вал, 3. Правая полуось, 4. Ведущий вал, 5. Щиток, 6, 7, 9, 11. Болт, 8. Подшипник, 10. Кронштейн подшипника.
26. Отсоедините щиток 5 воздушного насоса, открутив три болта 9.
27. Открутите болты крепления подшипника 8 центрального ведущего вала.
28. Открутите болты 11 крепления кронштейна подшипника 10.
29. Снимите центральный вал вместе с подшипником.
Установка
30. Установка производится в порядке, обратном снятию. Замените уплотнительное кольцо 1.
