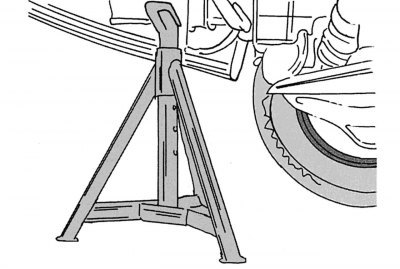

Рис. 199. Место установки специальных опор
- ослабить болты крепления колеса до поднятия его домкратом, передок автомобиля установить на опоры. Чтобы иметь доступ ко всем деталям, опоры следует установить справа и слева в местах, показанных на рис. 199. Отвернуть оба передних колеса;

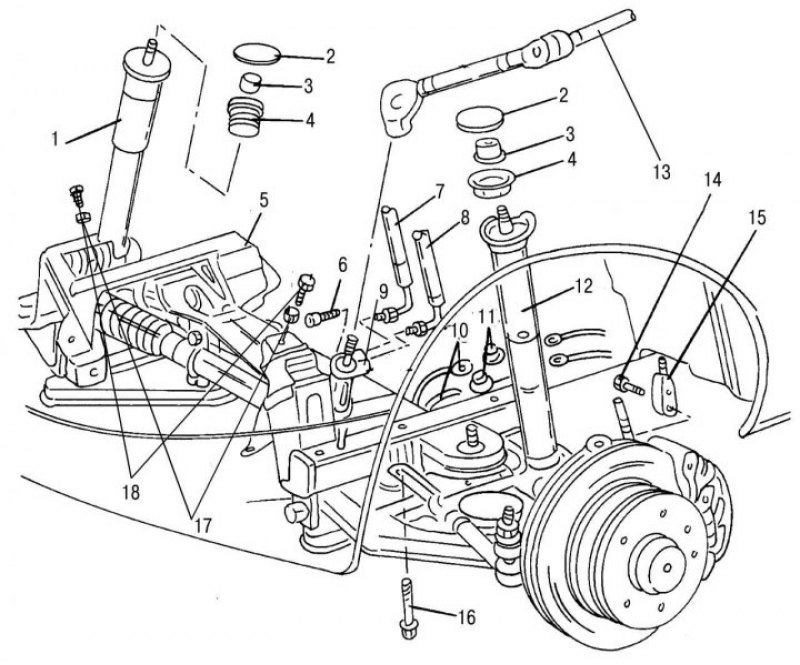

Рис. 198. Устройство переднего моста в сборе: 1 — стойка амортизатора правая; 2 — крышка; 3 — гайка крепления стойки, 90–110 Н·м; 4 — верхняя резиновая опора стойки; 5 — передний мост; 6 — болт (с внутренним шестигранником) крепления шарнира рулевого управления, 30–35 Н·м; 7 — шланг усилителя рулевого управления; 8 — шланг обратного контура усилителя рулевого управления; 9 — реечный рулевой механизм; 10 — шланг тормозной системы; 11 — тройник трубопроводов тормозной системы; 12 — стойка амортизатора левая; 13 — промежуточный вал рулевого управления с шарниром; 14 — болт крепления провода датчика износа тормозных колодок; 15 — провод датчика износа тормозных колодок; 16 — соединительный болт крепления моста к поперечной балке, 90–100 Н·м; 17 — шайбы болтов крепления двигателя; 18 — болты крепления двигателя, 80–90 Н·м

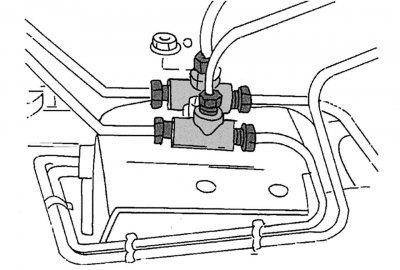

Рис. 200. Тройники тормозных трубопроводов
- отвернуть накидные гайки шлангов 10 (рис. 198) тормозной системы от обоих тройников 11 и вынуть шланги (рис. 200). Чтобы не перепутать порядок подключения шлангов к тройникам, перед снятием нанести соответствующие метки. Снять оба тройника. Отверстия шлангов закрыть заглушками от попадания грязи;
- отвернуть болт 14 крепления провода 15 датчика износа тормозных колодок и отсоединить разъем провода датчика;
- на автомобиле с системой ABS отсоединить провод датчика частоты вращения в поворотном кулаке. Датчик можно также снять, не отсоединяя проводов. В этом случае отвернуть болт крепления и вынуть датчик;

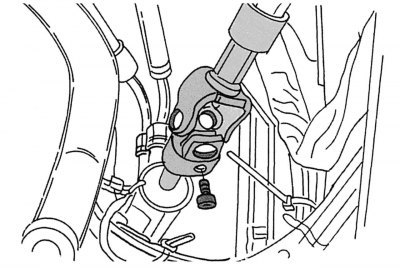

Рис. 201. Промежуточный вал рулевого управления с шарниром
- шестигранником вывернуть фиксирующий болт 6 из шарнира рулевого управления и отсоединить шарнир 5 вместе с промежуточным валом от шестерни реечного механизма 12. На рис. 201 показано это соединение;
- специальными зажимами пережать шланги 7 и 8 гидроусилителя руля для предотвращения вытекания жидкости из системы и отвернуть накидные гайки шлангов от крепления. При этом вытечет немного жидкости, которую надо собрать. Концы шлангов обмотать липкой лентой для защиты от попадания грязи;
- изнутри кабины ослабить гайки 3 крепления стоек амортизаторов, сняв предварительно защитные крышки 2. С левой стороны крышка находится в пространстве для ног водителя;

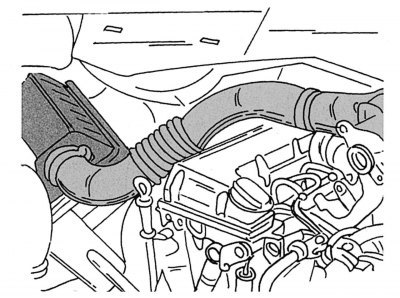

Рис. 202. Воздуховод
- снять воздуховод. На рис. 202 показано его крепление к воздушному фильтру и двигателю;
- ручным краном или лебедкой поднять двигатель до того момента, когда разгрузятся его опоры. Тросы следует закрепить в специальных подъемных проушинах;
- подставить под передний мост домкрат, но не поднимать его;

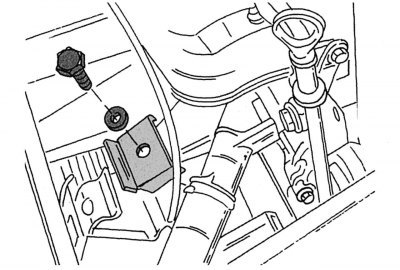

Рис. 203. Крепление опоры двигателя с левой стороны
- отвернуть крепление двигателя с левой и правой стороны (болт 18 и шайба 17, показанные на рис. 198). На рис. 203 показана опора с левой стороны (рядом с масляным щупом). С правой стороны опора выглядит так же. Перед отворачиванием крепления двигателя еще раз убедиться, что двигатель надежно подвешен;

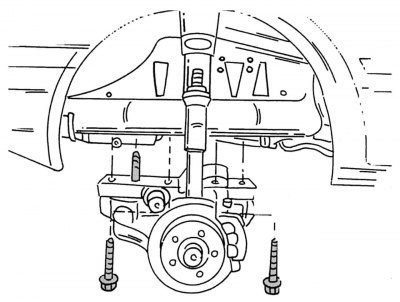

Рис. 204. Снятие переднего моста
- отсоединить передний мост с правой и левой стороны от лонжеронов, вывернув болты крепления. На рис. 204 показано, где установлены болты 16 (см. рис. 198);
- медленно опустить мост на подставленном домкрате. Помощник должен придерживать мост с одной стороны. Лучше, если два помощника будут придерживать мост с обеих сторон. Не следует удерживать мост за кожухи тормозных дисков — они могут погнуться.
