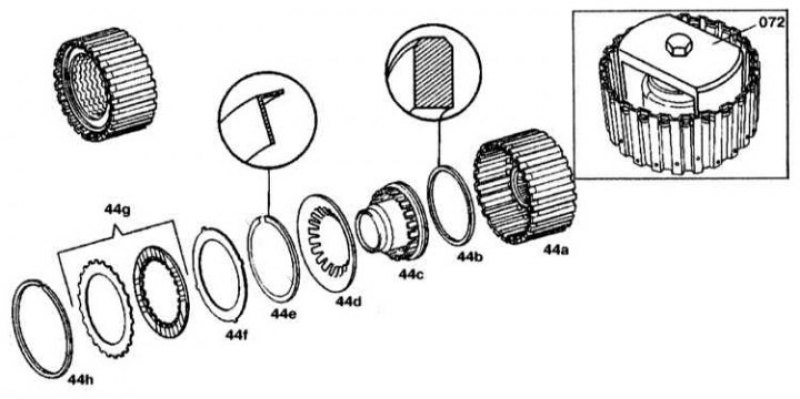

44а - Наружная опора; 44b - Уплотнительное кольцо; 44с - Поршень; 44d - Пружинная пластина; 44е, 44h - Стопорные кольца; 44f - Дисковая пружина; 44g - Блок дисков; 072 - Съёмник

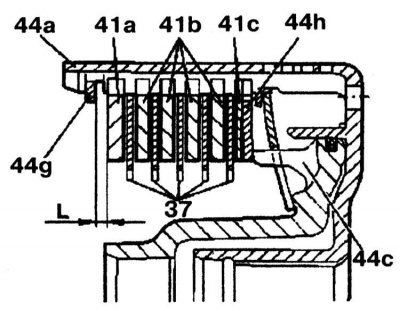

Проверка зазора между стопорным кольцом (44g) и наружным диском (41а)
37 - Фрикционные диски толщиной 1.6 мм/новая толщина 2.1 мм; 41а - Наружный диск толщиной 4.0 мм; 41b - Наружный диск толщиной 3.5 мм/новая толщина 2.8 мм; 41с - Наружный диск толщиной 1.8 мм; 44а - Наружная опора сцепления К3; 44g - Стопорное кольцо; 44h - Дисковая пружина; L - Зазор
Разборка
1. Снимите стопорное кольцо (44h) с наружной опоры.
[Источник расположен на сайте: AutoInstruction.ru]
2. Снимите блок дисков (44g) и дисковую пружину (44f) с наружной опоры.
3. Установите съёмник (072) на пружинную пластину (44d) и нажимайте на неё до тех пор, пока стопорное кольцо (44е) не освободится.
4. Снимите стопорное кольцо (44е).
5. Снимите пружинную пластину (44d) и поршень (44с) с наружной опоры.
Сборка
Сборка проводится в порядке, обратном разборке. Проверьте зазор между стопорным кольцом (44g) и наружным диском (41а).
Величина зазоров в сцеплении К3 приведена в таблице. Отрегулируйте зазор с помощью стопорного кольца (44g). Толщина стопорного кольца: 2.0, 2.3, 2.6, 2.9, 3.2 и 3.5 мм.
| Зазоры в сцеплении К3, мм | Диск 2 | 2,30-2,70 |
Диск 3 | 2,40-2,80 | |
Диск 4 | 2,50-2,90 |
