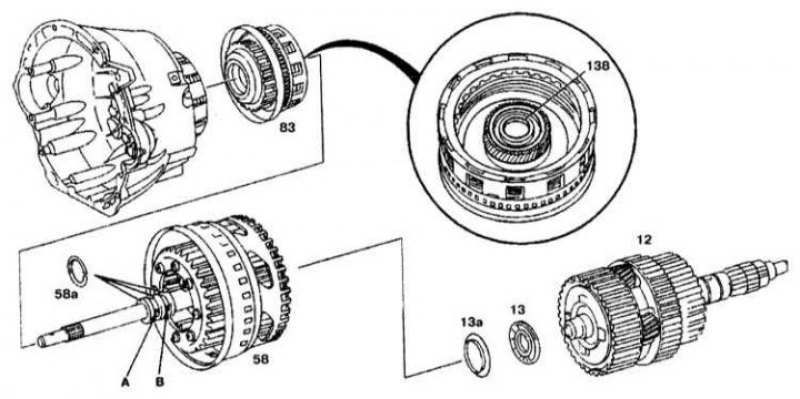

12 - Выходной вал с центральным и задним блоком планетарных шестерён и сцепление К3; 13 - Упорный игольчатый подшипник; 13а - Упорная прокладка; 58 - Ведущий вал со сцеплением К2 и передним блоком планетарных шестерён; 58а - Тефлоновые кольца; 83 - Сцепление К1; 138 - Солнечная шестерня переднего блока планетарных шестерён; А - Масляный канал для блокировки сцепления; В - Масляный канал к сцеплению К2
Снятие
1. Отсоедините корпус трансмиссии от корпуса гидротрансформатор.
2. Снимите выходной вал с центральным и задним блоками планетарных шестерён и сцепление К3 (12).
3. Снимите упорный игольчатый подшипник (13) и упорную прокладку (13а).
4. Снимите ведущий вал со сцеплением К2 и передний блок планетарных шестерён (58).
5. Снимите сцепление К1 (83).
Установка
1. Смажьте и установите все вместе тефлоновые кольца в паз в тормозе В1.
2. Установите сцепление К1 (83).
3. Смажьте и установите все вместе тефлоновые кольца (58а) в паз сцепления К2.
4. Установите ведущий вал со сцеплением К2 и передний блок планетарных шестерён (58).
5. Установите упорную прокладку (13а) и упорный игольчатый подшипник (13).
6. Установите выходной вал с центральным и задним блоком планетарных шестерён и сцепление К3 (12).
7. Установите корпус трансмиссии на корпус гидротрансформатора.
