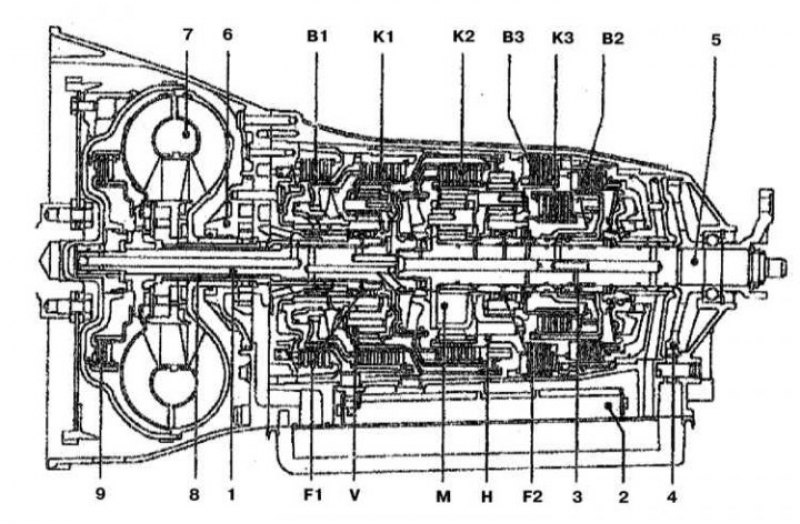

Разрез автоматической трансмиссии
1 - Входной вал; 2 - ECU; 3 - Промежуточный вал; 4 - Блокировочная шестерня парковки; 5 - Выходной вал; 6 - Масляный насос; 7 - Гидротрансформатор; 8 - Вал реактора; 9 - Блокирующая муфта гидротрансформатора; В1 - Мультидисковая тормозная сборка В1; В2 - Мультидисковая тормозная сборка В2; В3 - Мультидисковая тормозная сборка В3; F1 - Маховик F1; F2 - Маховик F2; Н - Задняя планетарная сборка; К1 - Мультидисковое сцепление К1; К2 - Мультидисковое сцепление К2; К3 - Мультидисковое сцепление К3; М - Центральная планетарная сборка; V - Передняя планетарная сборка
Автоматическая трансмиссия, в процессе трогания с места, выполняет функцию обыкновенного сцепления, а во время движения выполняет работу по переключению передач.
Основными узлами АТ являются: преобразователь крутящего момента, планетарный редуктор и гидравлическая или электронная система управления. Для перехода на другое передаточного отношение в планетарном редукторе применяются гидроприводные дисковые тормоза и дисковое сцепление.
Материал скопирован с онлайн-ресурса [AutoInstruction.ru]
Преобразователь крутящего момента по своим функциям соответствует гидравлическому сцеплению. В его задачу входит осуществление сцепления при трогании с места и переключении передач.
Система управления трансмиссией (известная как система электронного синхронного переключения) является составной частью модифицированной системы управления двигателем, устанавливаемой только на модели с автоматической трансмиссией. Система управления может работать в специальном безопасном режиме, в который переходит при обнаружении какой-либо неисправности. При этом режимы работы трансмиссии ограничиваются, и автомобиль может быть доставлен своим ходом до ремонтной мастерской. При переходе системы управления в безопасный режим на приборной доске загорается контрольная лампа (обратитесь к Главе Руководство по эксплуатации). Анализируя информацию, поступающую с различных датчиков (не только датчиков, имеющих непосредственное отношение к трансмиссии), система управления выбирает оптимальный с точки зрения экономичности, плавности хода и т.д. режим работы коробки. При определённом положении заслонки дросселя система управления может заблокировать гидротрансформатор таким образом, что будут включаться только четвёртая и пятая передачи. Этим достигается значительное снижение потребления топлива.
Единственной регулярной процедурой обслуживания коробки является проверка уровня рабочей жидкости (обратитесь к Разделу Проверка уровня масла автоматической трансмиссии). Регулярно менять трансмиссионную жидкость не надо.
Рядом с радиатором системы охлаждения установлен охладитель трансмиссионной жидкости.
Традиционного выключателя режима Kick-Down нет. Включение этого режима осуществляется непосредственно системой управления трансмиссией после обработки информации, поступающей от датчика положения дроссельной заслонки.
Существует несколько режимов работы трансмиссии, каждый из которых может быть задействован после перемещения селектора в одно из следующих положений: P, R, N, D, 1, 2, 3, 4 (обратитесь к Главе Руководство по эксплуатации).
Двигатель может быть запущен только если селектор находится в положении Р или N. Это сделано для того, чтобы предотвратить движение автомобиля при попытке запуска (если селектор установлен в одно из остальных положений). Анализируя информацию, поступающую с датчиков, система управления разрешает или запрещает запуск двигателя. Места расположения различных реле указаны в Главе Бортовое электрооборудование.
