Снятие
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.
Внимание! Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.
2. Откройте крышку пепельницы, нажмите вперёд на вставку и освободите её. Выньте вставку пепельницы.

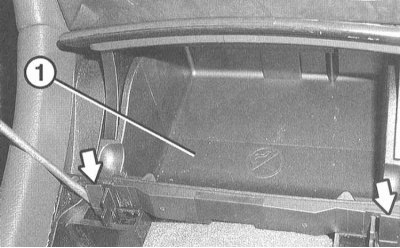

3. С помощью отвёртки отожмите стопорные планки (стрелки на иллюстрации) слева и справа, освободите корпус пепельницы (1) и выньте его. При этом корпус выньте за крышку пепельницы.
4. Осторожно рассоедините разъём лампы освещения пепельницы. Лампу можно легко разбить.
5. Выньте пепельницу из центральной консоли.

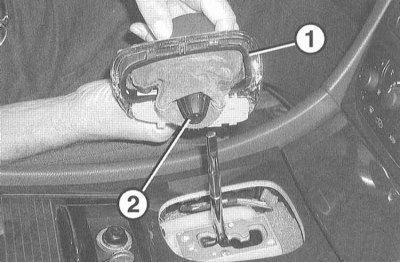

6. С помощью пластмассового клина, например, HAZET 1965-20 выньте из центральной консоли рамку защитного чехла (1) рычага переключения передач/селектора.
7. Селектор АТ: Отсоедините штекер с обратной стороны рамки защитного чехла от планки выключателей.
8. Поверните против часовой стрелки рукоятку (2) и снимите с рычага/селектора.

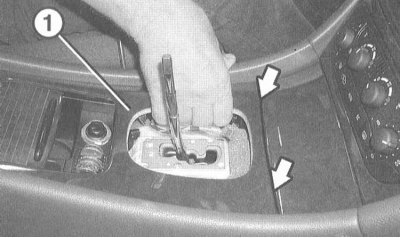

9. Отсоедините сильным рывком крышку (1) рычага/селектора из двух держателей зажимов.
10. Потяните крышку вперёд из направляющей и выньте из центральной консоли.
11. В зависимости от модели отсоедините разъём с обратной стороны крышки от планки выключателей.
12. Выньте крышку из центральной консоли.

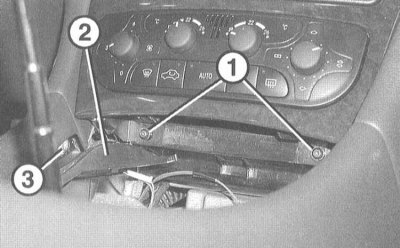

13. Выверните 2 винта (1).
14. Отсоедините боковые крышки (2) справа и слева в туннели консоли.
15. Поверните на Ѕ оборота расположенные за крышками винты (3) (2 шт.) и отсоедините центральную консоль.

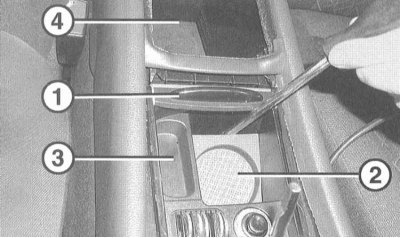

16. Сместите назад крышку (1) над прикуривателем в центральной консоли. (4) – большой карман.
17. С помощью отвёртки отсоедините держатель банок (2).
18. Слегка надавите на небольшой карман (3) снаружи, наклоните его в сторону и выньте из центральной консоли.
19. Отсоедините опору для прикуривателя из держателя, нажмите назад и рассоедините разъём, как описано в Разделе Снятие и установка прикуривателя.

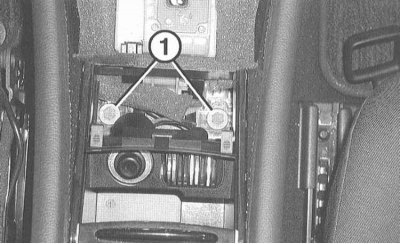

20. Выверните 2 винта (1) под прикуривателем.
(Статья перепечатана отсюда: «Autoinstruction.ru»)
Внимание! У АТ модели 722.6 самостопорящиеся винты при установке необходимо заменить на новые и отрегулировать тягу переключения.
21. Освободите центральный подлокотник и откиньте его вверх.

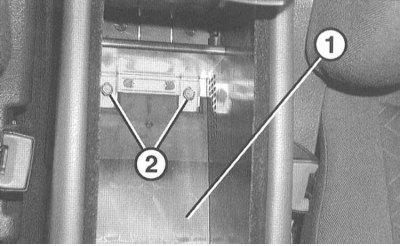

22. Выньте коврик в большом кармане (1) и выверните лежащие под ним винты (2).
23. Приподнимите сзади центральную консоль и снимите её с пола.
Установка
1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
