Снятие
1. Приведите в действие стеклоомыватель и стеклоочиститель и оставьте работать стеклоочиститель. Выключите зажигание.
Предупреждение! При проведении работ на стеклоочистителе Извлеките ключ зажигания. При перемещении рычага щетки или рычажного механизма стеклоочистителя, начиная с положения "1" ключа зажигания, может включиться автоматика удержания щеток в исходном положении. Т. е. стеклоочиститель работает в холостом режиме до тех пор, пока он находиться в исходном положении. Существует опасность травмы!

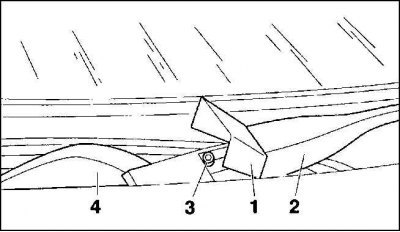

2. Снимите пластмассовый защитный кожух (1) и выкрутите болт с внутренним шестигранником (3).
3. Снимите вверх рычаг (2) со щетки стеклоочистителя. При этом удерживайте рычаг щетки стеклоочистителя на крепежной детали, благодаря чему предотвращается его биение по ветровому стеклу.
4. Снимите впускное отверстие для подогрева воздуха.
5. Снимите защитный кожух под стеклоочистителем.

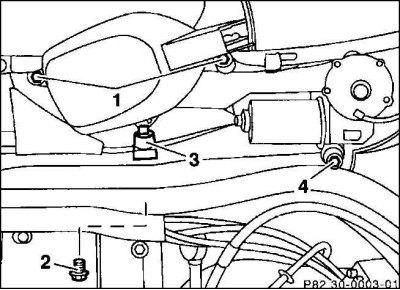

6. Выкрутите гайки (1) и болт (2) к резиновой опоре. Болт (2) установлен позади щита моторного отсека и труднодоступен.
7. Снимите с двигателя стеклоочистителя многоконтактный штекер.
8. Приподнимите стеклоочиститель с места опоры и снимите его.

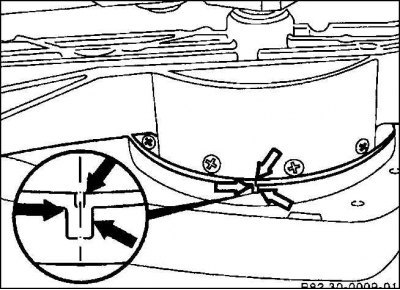

9. Перед снятием двигателя стеклоочистителя отметьте карандашом взаимное положение рычага щетки стеклоочистителя и рычажного механизма. Частично детали промаркированы серийно.

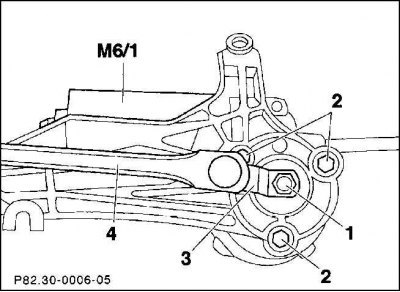

10. Отожмите от вала двигателя автомобиля щеку кривошипа, предварительно отвернув гайку (1).
11. Выкрутите болты (2), снимите двигатель стеклоочистителя.
Установка
Внимание! Обеспечьте, чтобы двигатель стеклоочистителя находился в исходном положении. В противном случае подключите многоконтактный штекер. Кратковременно включите в работу двигатель стеклоочистителя и затем выключите при помощи его выключателя. Для этого кратковременно включите зажигание. Затем снова разъедините электрическое соединение.
1. Привинтите двигатель стеклоочистителя болтами (2) с моментом 5 Н·м.
2. Сориентируйте рычаг щетки стеклоочистителя вместе с рычажным механизмом согласно маркировке, произведенной при разборке.
3. Вставьте щеку кривошипа на вал двигателя и таким образом выровняйте, чтобы щека кривошипа (3) образовала с рычажным механизмом (4) стеклоочистителя одну линию. Туго затяните крепежную гайку (1) с моментом 20 Н·м.
4. Вставьте стеклоочиститель в автомобиль и насадите многоконтактный штеккер.
5. Насадите резиновую опору и ввинтите в нее болт.
6. Привинтите стеклоочиститель.
7. Насадите рычаг щетки стеклоочистителя, ввинтите болт с внутренним шестигранником и захлопните защитную крышку.

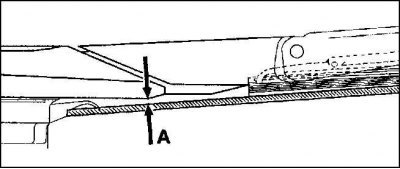

8. Проверьте измерительным шаблоном размер зазора (А) между приводной головкой стеклоочистителя и ветровым стеклом. Он должен составлять 5 мм.

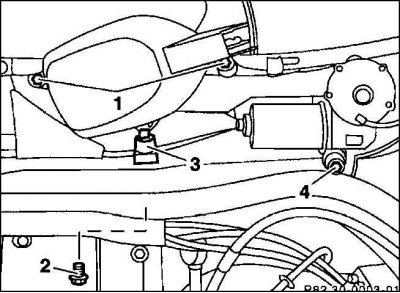

9. Если этот размер не выдерживается, то, ослабляя болт (2), отрегулируйте зазор между приводной головкой стеклоочистителя и ветровым стеклом. При этом рычаг щетки стеклоочистителя отведите вверх.

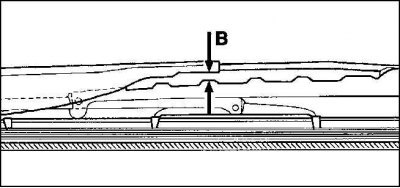

10. Затем проверьте щупом зазор (В) между рычагом стеклоочистителя и его щеткой. Если зазор менее 5 мм, изогните дугу рычага щетки стеклоочистителя в направлении ветрового стекла, пока зазор примерно составит несколько больше 5 мм.
11. Установите защитный кожух для входного воздушного отверстия системы подогрева.
[Данные скопированы с ресурса autoinstruction]
12. Закройте капот двигателя и проверьте нормальное функционирование стеклоочистителя.
13. Установите запасное колесо и закрепите болтами, затянув их незначительно. Опустите колесо. В диагональной последовательности затяните болты крепления колеса требуемым моментом.
