Установка развала-схождения не может осуществляться без соответствующего оборудования. Поэтому здесь описываются только основные понятия, необходимые для установки развала-схождения.
Схождение
Схождением называется угол, на который плоскость колеса отклоняется от продольной оси автомобиля. Положительное схождение означает, что колеса при измерении на высоте их центров спереди сходятся немного ближе, чем сзади. Отрицательное схождение означает, что колеса спереди расходятся больше, чем сзади.
У автомобиля Mercedes как передние, так и задние колеса имеют положительное схождение: передние колеса – 0°25' (спортивная подвеска 0°10'), задние колеса – 0°25'.
Развал и поперечный наклон шкворня поворотного кулака

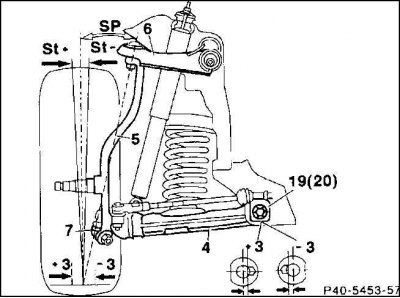

Передний мост
St – развал; Sp – поперечный наклон шкворня; 4 – нижний рычаг подвески; 5 – поворотный кулак 6 – верхний рычаг подвески; 7 – шарнир кулака; 19, 20 – болты с эксцентриком; +/-3 – установочный ход – 3 мм
Развал и поперечный наклон шкворня поворотного кулака уменьшают перенос толчков на рулевое управление и обеспечивают минимальное трение на поворотах.
Развалом называют угол, на который плоскость колеса отклоняется от вертикали. Передние колеса, таким образом, отстоят при отрицательном развале в точке касания с дорогой дальше друг от друга, чем сверху. У автомобиля Mercedes передние и задние колеса имеют отрицательный развал.
Поперечный наклон шкворня – это угол между осью поворота кулака и вертикалью в точке стояния колеса, если смотреть в продольном направлении автомобиля.
Развал и поперечный наклон шкворня поворотного кулака совместно определяют так называемое плечо обкатки. Благодаря соответствующим конструктивным данным, достигается большая стабильность по направлению при торможении, в особенности, если колеса находятся на различном дорожном покрытии (например, если левое колесо тормозит на сухой, а правое – на мокрой дороге).
Продольный наклон шкворня назад
Продольный наклон шкворня назад – это угол между осью поворота кулака и вертикалью в поперечном направлении. Этот наклон в значительной степени влияет на управление передними колесами при движении по прямой. Незначительный наклон благоприятствует отклонениям от направления движения при езде по плохим дорогам или при боковом ветре, а на поворотах руль плохо возвращается в среднее положение.
Продольный наклон вместе с развалом выставляется с помощью двух болтов с эксцентриком на рычагах подвески.
Предпосылки для проверки
- предписанное давление воздуха в шинах;
- автомобиль не нагружен, но подготовлен к поездке: полный бак, запаска и инструмент - все это должно быть при проверке;
- предварительно сильно покачать подвеску;
- руль стоит прямо;
- отрегулирован люфт в рычагах подвески;
- отрегулирован люфт в подшипниках колес.
Проверка/установка положительного схождения передних колес

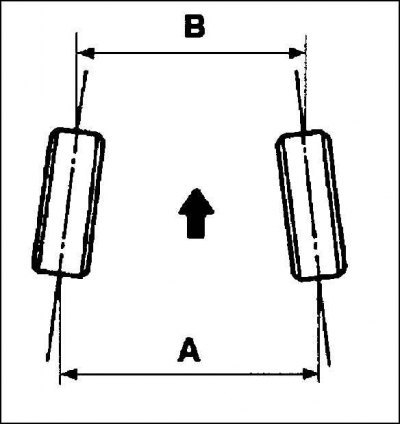

Положение передних колес при виде сверху
Точная установка развала-схождения должна производиться только в фирменной мастерской. При одностороннем износе шин в основном должно проверяться схождение. Схождение проверяется, если снимались части рулевой трапеции. Схождение может быть проверено относительно простыми средствами.
Должны быть соблюдены вышеуказанные предпосылки для проверки.
1. Поставьте колеса прямо, поперечина руля должна быть расположена горизонтально.
2. Среднее положение достигается тогда, когда паз на стыке рулевого соединения совпадает с маркировочной отметкой на рулевом механизме (стрелка). Если при этом рулевое колесо стоит не совсем прямо, снимите его и переставьте.
3. Поместите между передними колесами спереди раздвижную штангу и раздвиньте ее усилием около 100 Н (соответствует 10кГ). Для этого используйте фирменное спецоборудование или подобную штангу. Раздвижка необходима для того, чтобы смоделировать движение, когда колеса стремятся раздвинуться наружу.
4. Замерьте схождение. Общее схождение передних колес должно составлять 0°25'±10' (для спортивной подвески 0°10'±10'). Это означает, что края обода спереди должны стоять на 1 мм ближе, чем сзади.
Текст взят с портала проекта: autoinstruction
5. Установите положительное схождение, вращая рычаг рулевой трапеции за шестигранник (10е). Предварительно отпустите зажимной конус (10f), при этом удерживайте рычаг за шестигранник рожковым ключом.
6. Установите положительное схождение с одинаковым углом слева и справа, руль должен при этом находиться в среднем положении.
7. Затяните зажимной конус (10f) моментом 50 Н·м, удерживая рычаг рулевой трапеции за шестигранник рожковым ключом. Проверьте манжету шарикового шарнира, она не должна быть смятой или поврежденной. После проверки (установки) снимите приспособление для раздвижки колес.
